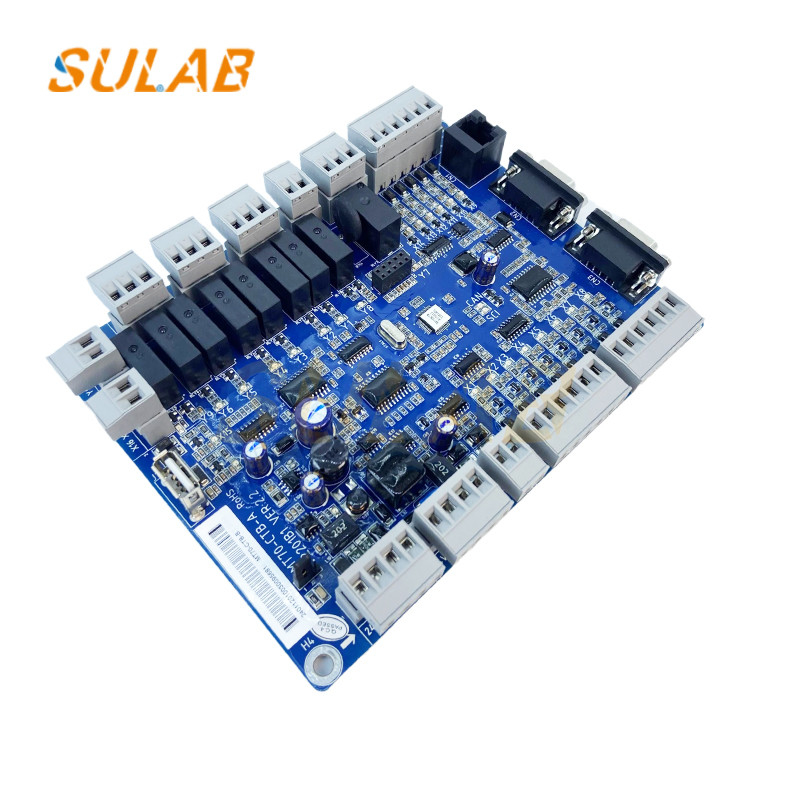

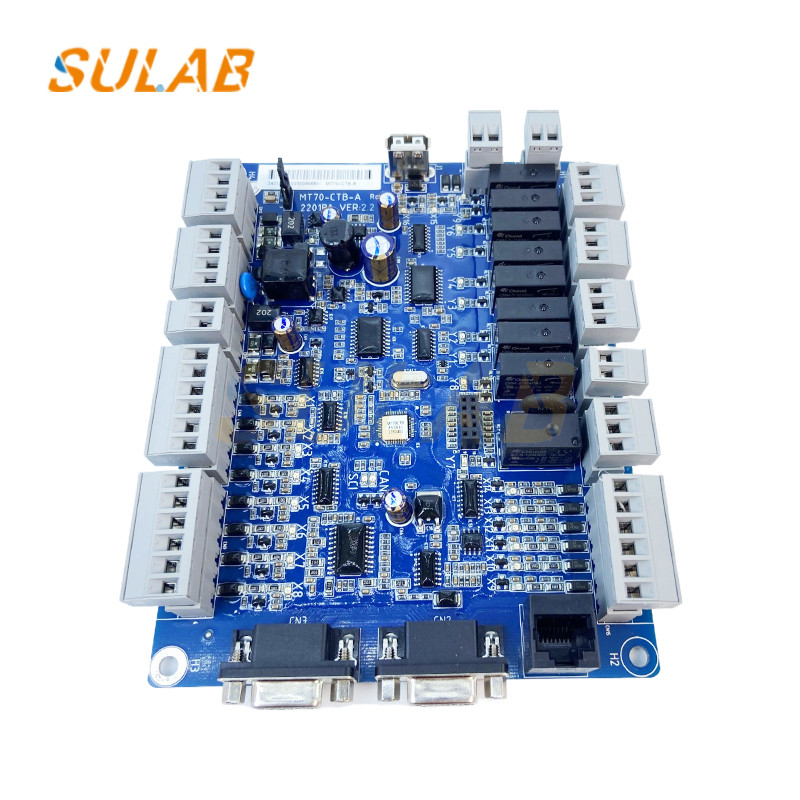

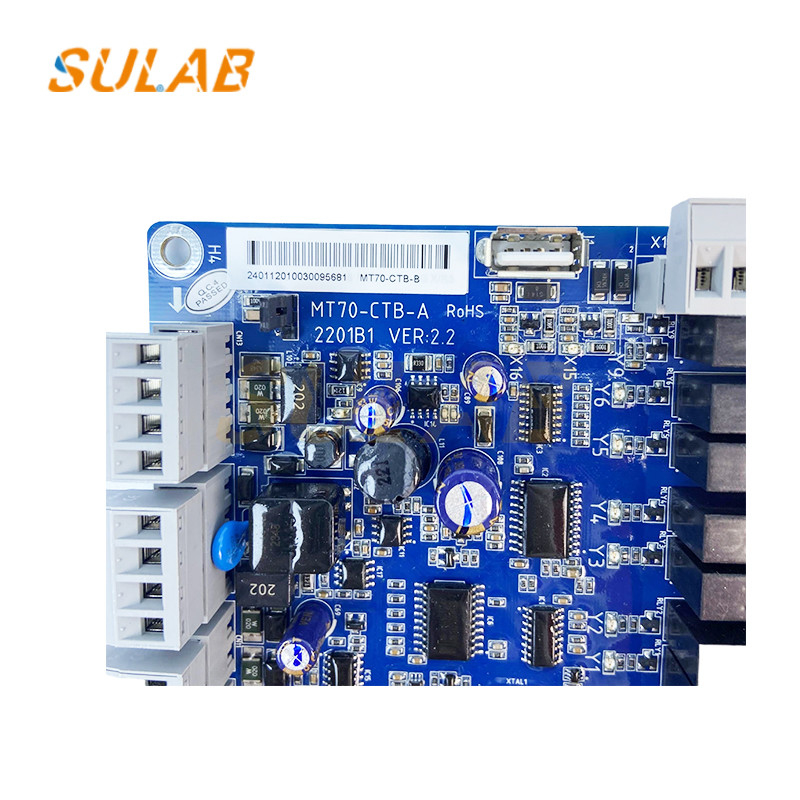

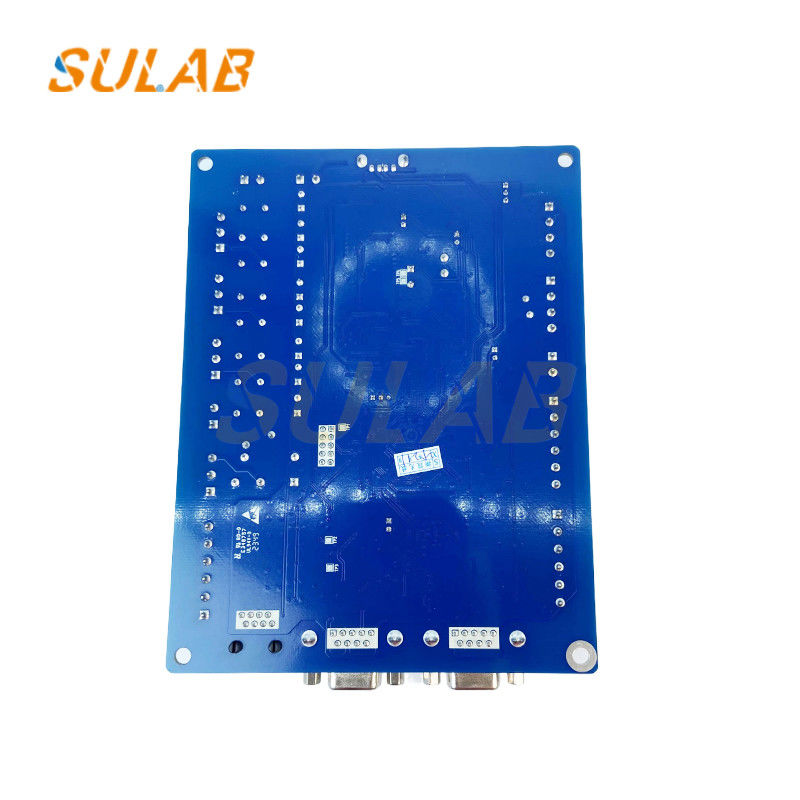

Cuadro de piezas de repuesto de ascensor Nuevo y original para ascensor MT70-CTB-B

Nuevo y original para ascensor MT70-CTB-B

Función:
Adquisición y transmisión de señales
Recibir señales de entrada de varios interruptores situados en la parte superior del vehículo, como las señales de luz de las cortinas, las señales de apertura y cierre de las puertas, etc.y transmitir estas señales a la placa de control principal a través de cables de comunicación, para que el tablero de control principal pueda entender el estado en tiempo real del vagón del ascensor.
Comunicarse con el tablero de mando en el coche, recibir señales de mando de botón, tales como órdenes de llamada de piso, comandos del conductor, comandos de fuego, etc., y transmitir estas señales al tablero de control principal.
Control de las máquinas de puertas
Se utilizarán las señales de salida de apertura y cierre de la puerta de la máquina de acuerdo con las instrucciones del tablero de control principal, controlar la acción de la máquina de la puerta en la parte superior del automóvil,y darse cuenta de la apertura normal y el cierre de la puerta del ascensor.
Soporte a través del control de la puerta, y puede realizar el control correspondiente de la máquina de la puerta para ascensores con puertas delanteras y traseras.
Salida de señal y accionamiento de pantalla

Etapas de instalación
Posicionamiento y fijación: Determinar la posición de instalación de la tabla superior del coche de acuerdo con la estructura y los dibujos de instalación del coche del ascensor.la placa superior del coche debe instalarse en la parte superior del coche cerca del panel de control para el cableado fácil y la conexión. Use screws or other fixing devices to firmly fix the car top board to the bracket or mounting plate on the top of the car to ensure that it is firmly installed to prevent vibration or loosening during the operation of the elevator.
Conexión eléctrica:
Conexión eléctrica: conecta la línea eléctrica del ascensor al terminal de energía correspondiente de la placa superior del automóvil.la placa superior del automóvil debe estar conectada a una fuente de alimentación CA de 220V u otro voltaje especificadoAsegúrese de que la línea eléctrica esté conectada correctamente, tenga un buen contacto y esté aislada para evitar accidentes de cortocircuito y fugas.
Conexión de la línea de comunicación: conectar las líneas de comunicación entre la placa superior del coche y la placa de control principal del ascensor, el panel de control en el coche,la caja de llamadas de la estación de piso y otros equiposEstas líneas utilizan generalmente cables de comunicación dedicados, que se conectan correctamente de acuerdo con las marcas del dibujo,y asegúrese de que los cables se colocan cuidadosamente para evitar interferencias cruzadas con otras líneas de energía fuertes.
Conexión de sensores y actuadores: Conectar los cables de conexión de varios sensores (como sensores de cortina de luz, interruptores de límite de la máquina de la puerta, etc.) y actuadores (como controladores de la máquina de la puerta,relojes de llegada, etc.) instalados en la parte superior del coche a los terminales de entrada y salida correspondientes de la placa superior del coche.Preste atención a la polaridad y la corrección del cableado al conectar para garantizar que el sensor puede transmitir con precisión la señal a la placa superior del coche, y el tablero superior del coche puede controlar eficazmente la acción del actuador.
Arreglo de cableado: Arreglar todos los cables y cables conectados, atarlos en paquetes,y fijarlos con abrazaderas de alambre o canales de alambre para evitar que los cables y cables se sacudan o se froten contra otros componentes durante el funcionamiento del ascensor, causando daños a la línea. Al mismo tiempo, garantizar que el cableado cumpla con las especificaciones y normas de seguridad para la instalación de ascensores,y no debe haber alambres expuestos o cables no fijos.
