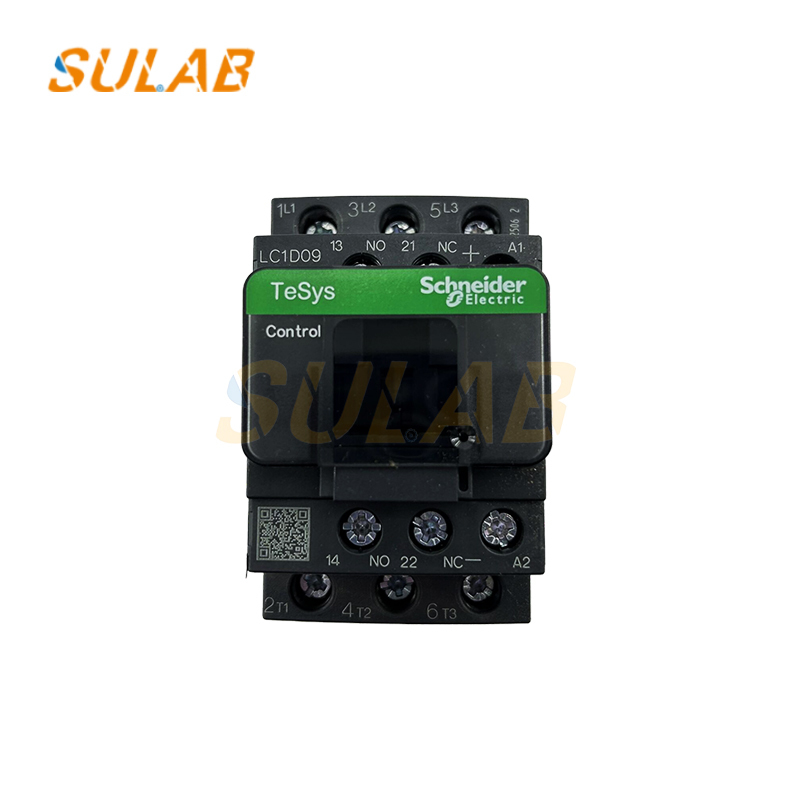

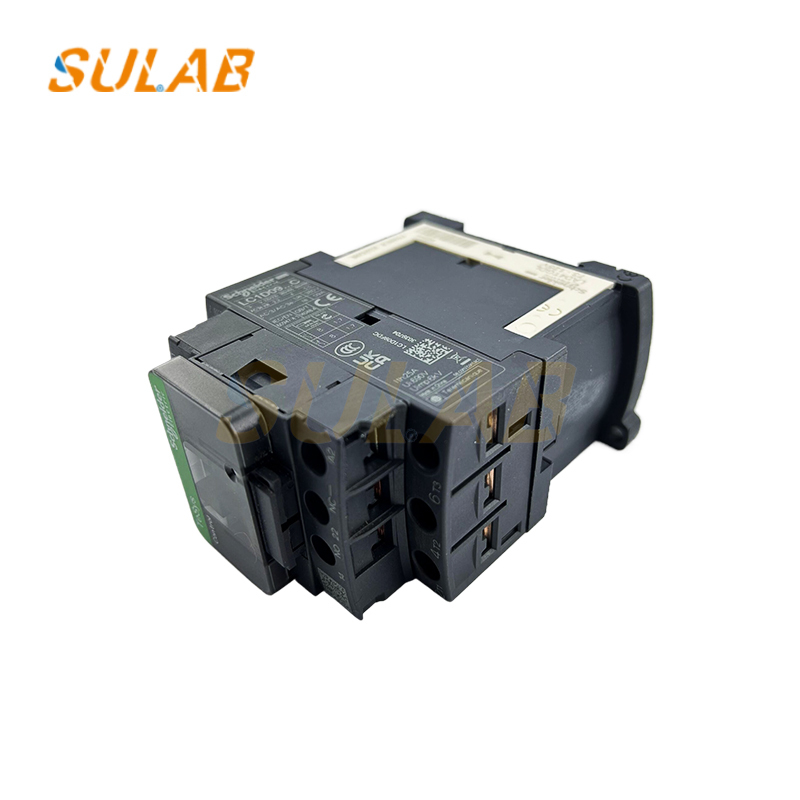

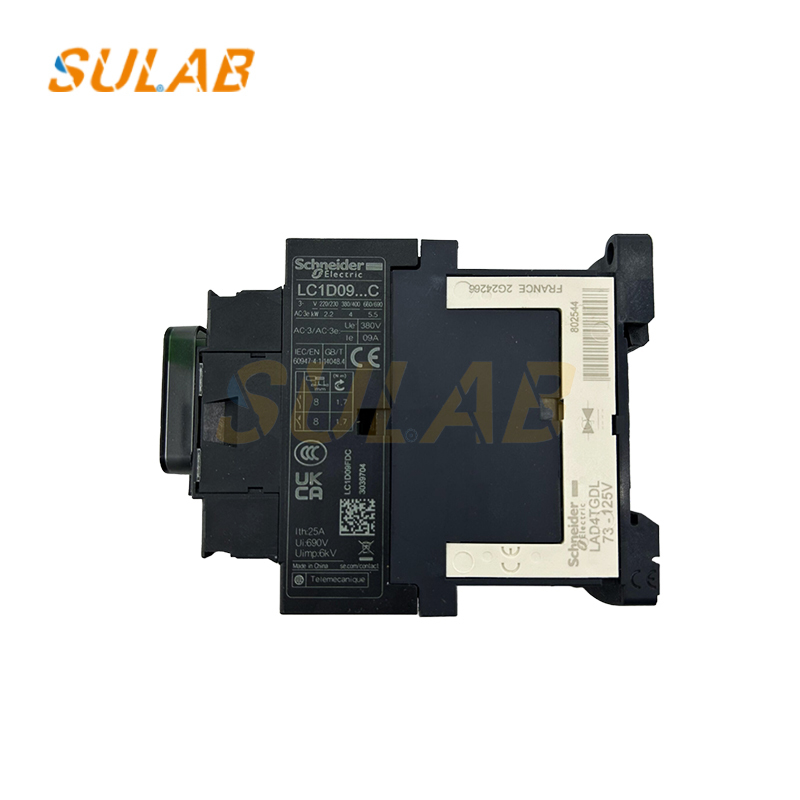

El contador de CA original de Schneider LC1D09BDC LC1D09FDC contador de CA

El contador de CA original de Schneider LC1D09BDC LC1D09FDC contador de CA

• Composición estructural
  • Sistema electromagnéticoIncluye núcleos de hierro móviles y estáticos, una bobina de atracción y un resorte de reacción.haciendo que el núcleo de hierro en movimiento supere la fuerza del resorte de reacción y atraiga con el núcleo de hierro estáticoCuando la bobina se desactiva, el campo magnético desaparece y el núcleo de hierro en movimiento se reinicia bajo la acción del resorte de reacción.
  • Sistema de contacto: adopta una estructura de contacto de puente de doble corte, generalmente con tres pares de contactos principales normalmente abiertos, que se utilizan para conectar y desconectar el circuito principal.puede estar equipado con contactos auxiliares NO (normalmente abiertos) y NC (normalmente cerrados), que se utilizan para la retroalimentación de la señal o el control de bloqueo del circuito de control.
  • Sistema de extinción de arco: Los contactores de gran capacidad (superiores a 20 A) utilizan cubiertas de extinción de arco de ranura y placas de rejilla de extinción de arco para la extinción de arco;los contactores de pequeña capacidad utilizan contactos de doble ruptura para la extinción de arco, extinguidores de arco de fuerza eléctrica, placas de arco de interfase para aislamiento de arco y cubiertas extinguidores de arco de arcilla para extinguidores de arco.

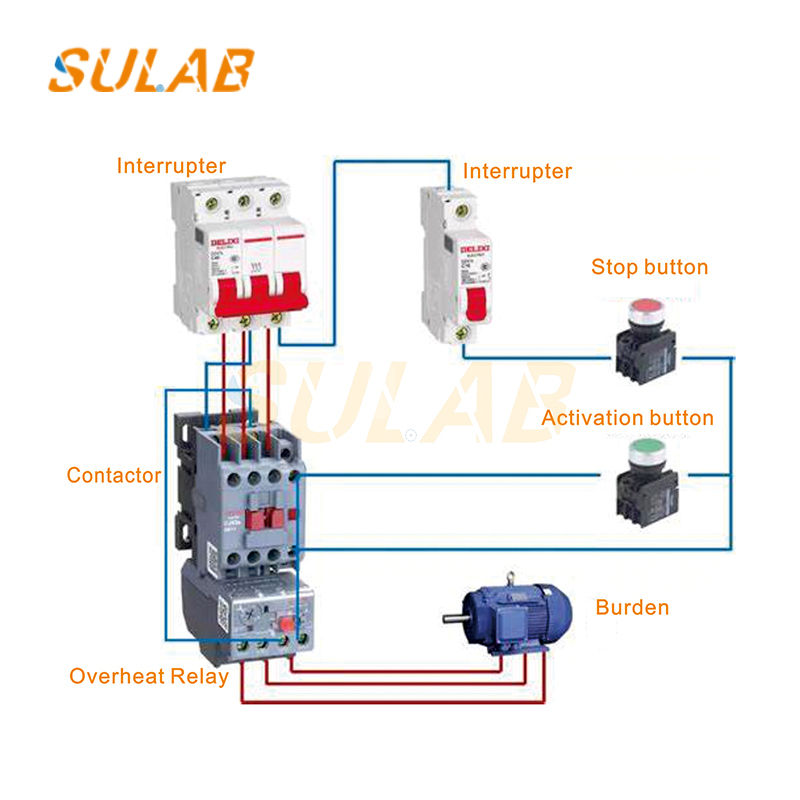

• Principio de trabajoCuando la bobina electromagnética del contactor está conectada a la tensión nominal de corriente continua, se genera un campo magnético en la bobina.el núcleo de hierro estático supera la fuerza de reacción del resorte, atrae el núcleo de hierro en movimiento al núcleo de hierro estático, y hace que los contactos móviles y estáticos se pongan en contacto, conectando así el circuito principal y el circuito de control; cuando la bobina está desactivada,la atracción electromagnética del núcleo de hierro estático desaparece, y el núcleo de hierro en movimiento se reinicia bajo la fuerza de reacción del resorte, separando los contactos móviles de los contactos estáticos y cortando el circuito principal y el circuito de control.
• Parámetros técnicos
  • Corriente nominal9A.
  • Tensión de la bobina: comúnmente 110V DC, y otras opciones como DC 12V, 24V, 48V, 220V también están disponibles.
  • Polos: 3P, es decir, un contactor de tres polos.
  • Nivel de tensión: Puede utilizarse en circuitos con voltaje AC de hasta 660V (690V).
  • Características de acción: La tensión de entrada de corriente continua es de 85-110%Us y la tensión de salida es de 10-75%Us.
