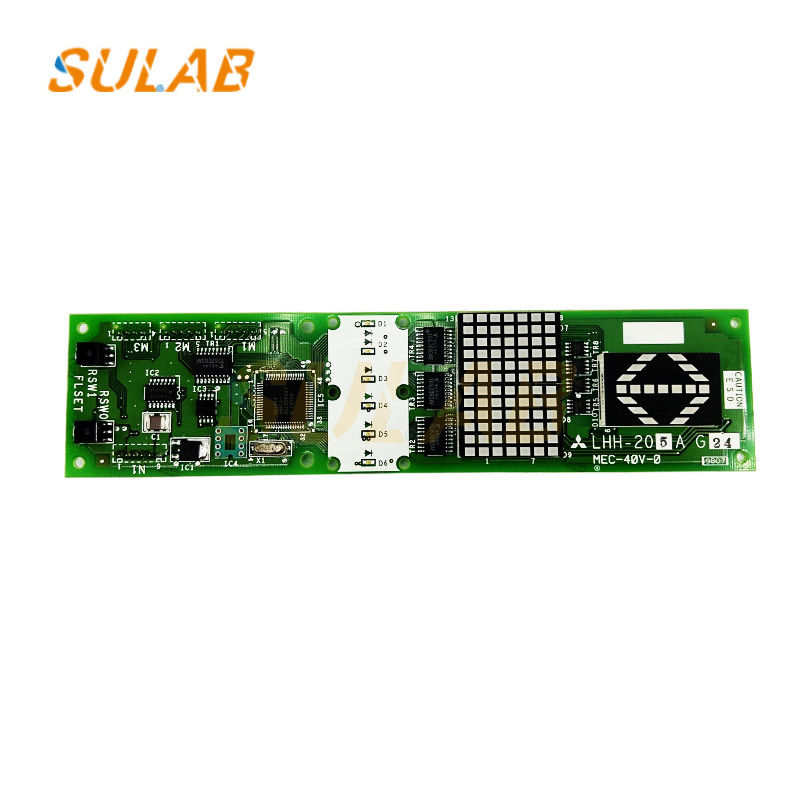

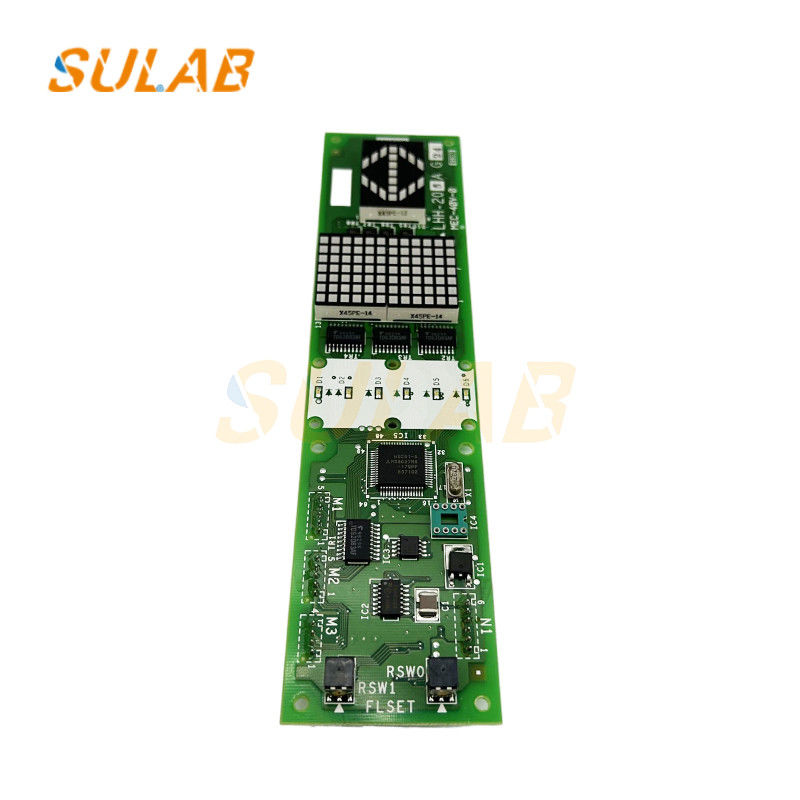

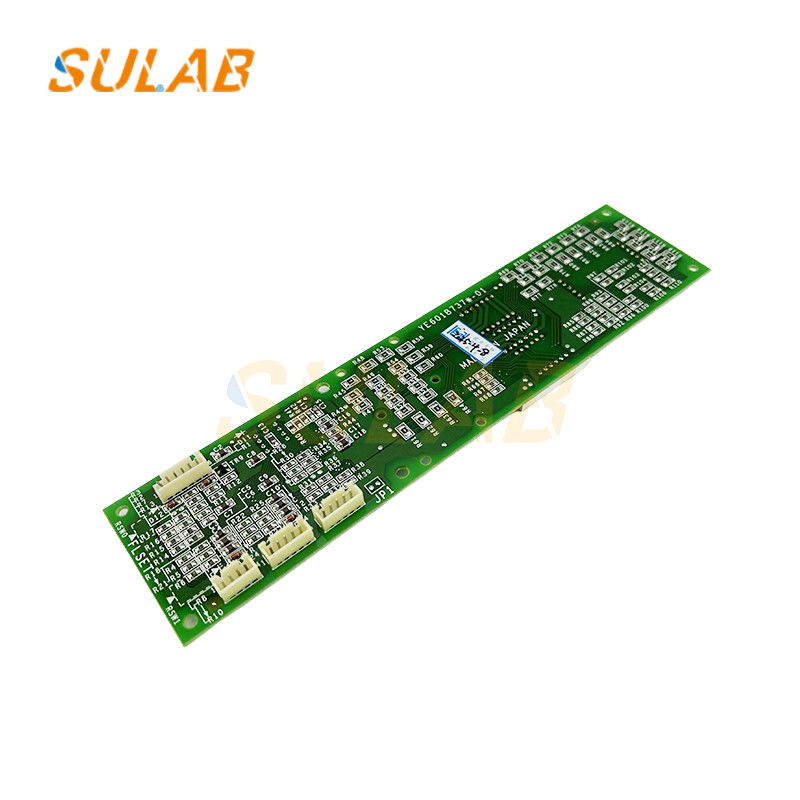

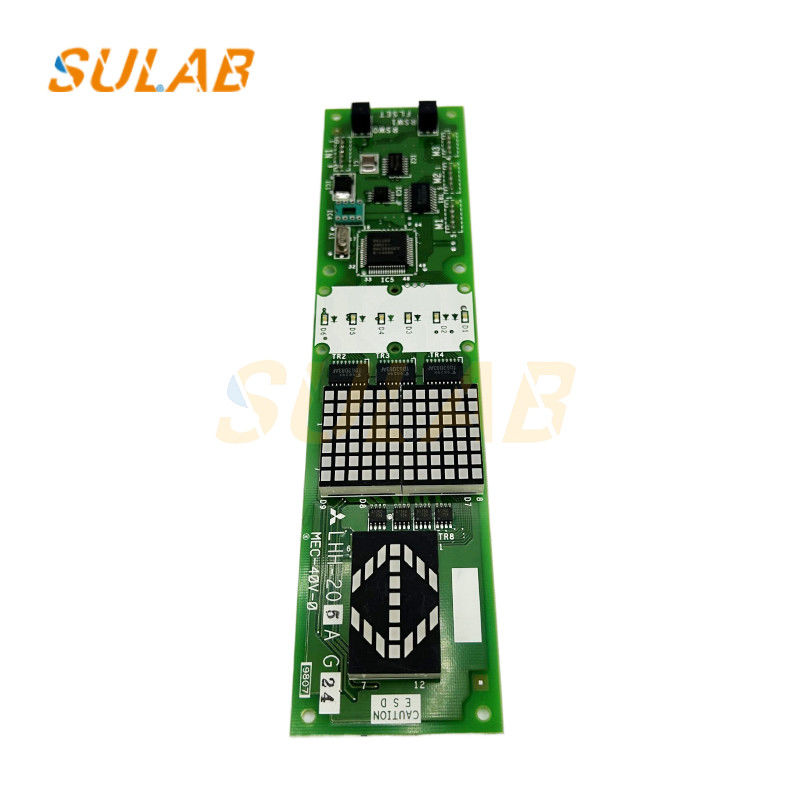

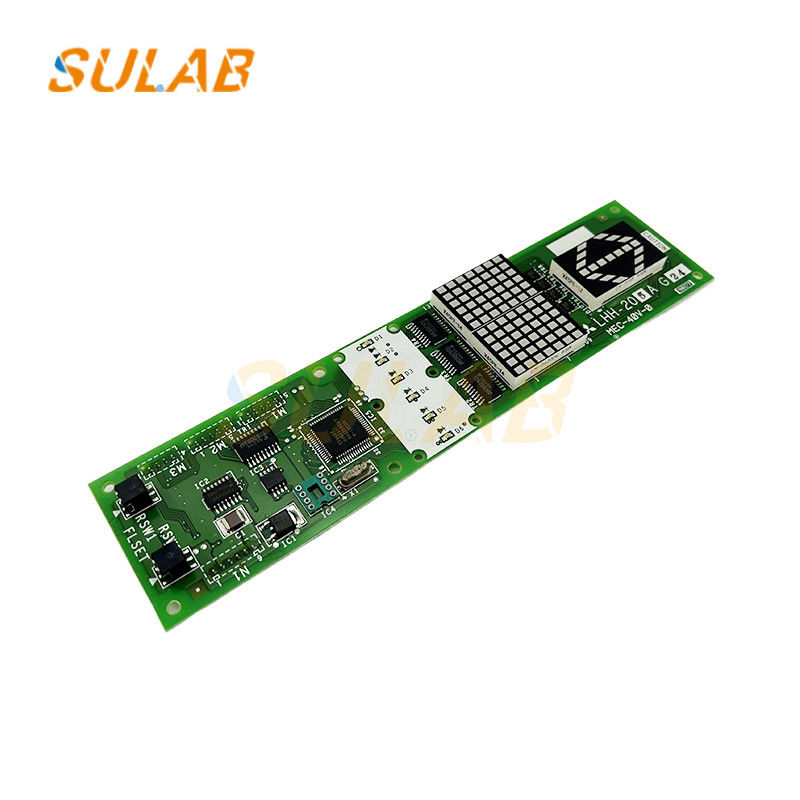

Panel de visualización de ascensores LHH-205AG24 Mitsubishi Piezas de repuesto de ascensores

1Información general

• El fabricante:Mitsubishi Electric (División de ascensores y escaleras mecánicas)

• Modelo:Se aplicará el procedimiento siguiente:

• Tipo de vehículo:Panel de operación del ascensor / tablero de control de visualización

• Uso común:Instalado en el interior de los ascensores para controlar las entradas de botones, pantallas de piso y, posiblemente, comunicación de emergencia.

2Características y funciones clave

Funciones principales:

• Procesamiento de entrada con botónRegistra las solicitudes de los pasajeros (selección de pisos, comandos de apertura/cierre de puertas).

• Control del indicador de piso¢ ConducciónDisplay LED de 7 segmentoso otros indicadores para mostrar la posición actual del suelo.

• Interfaz de comunicación¢ Conexiones con elcontrolador de ascensor principal(probablemente a través del bus serie o CAN).

• Integración de emergencias y alarmasPuede conectarse con botones de parada de emergencia, sistemas de alarma o intercomunicadores.

Las especificaciones técnicas (estimadas):

• Voltado de entrada:Es muy probable.24 V de corriente continua o 110 V de corriente alterna(varía según el modelo del ascensor).

• Tipo de pantalla:ApoyosIndicadores de suelo LED o LCD(depende del modelo de ascensor).

• Interfaz de botón:Matriz o cableado directo para los botones del panel de control del automóvil.

• Conformidad de seguridad:Se cumple con las normas de seguridad de los ascensores (EN 81-20/50, ASME A17).1, etc.).

3Aplicaciones comunes

• Se utiliza enMitsubishi NEXIEZ, ELENESSA, o modelos de ascensor más antiguos.

• Se encuentra típicamente en:

  • Los demás aparatos para la fabricación de equipos de montaje(dentro del taxi).

  • Paneles de llamadas de los pasillos(si es compatible con el sistema).

4. Solución de problemas y problemas comunes

Síntomas de una placa defectuosa LHH-205AG24:

• Botones sin respuesta(no se registran las selecciones de piso).

• Muestra los fallos de funcionamiento(segmentos faltantes, parpadeo o no indicación del piso).

• El ascensor se congelao ignora las órdenes.

• Códigos de errorrelacionado con la comunicación del panel de control del vehículo.

Pasos de diagnóstico:

1. Compruebe la fuente de alimentación(confirmar el voltaje correcto a la placa).

2. Inspeccionar los conectorespara alfileres sueltos o corroídos.

3. Entrada del botón de pruebacon un multímetro (verificación de la continuidad de la señal).

4. Busca componentes quemados.(condensadores, resistencias, circuitos integrados).

5Opciones de sustitución y abastecimiento

¿Dónde comprar?

• Suministradores OEM de Mitsubishi(distribuidores autorizados de piezas de ascensor).

• Especialistas en piezas de ascensor(por ejemplo,Las partes elevadoras.COM,Partes de ascensores directos)).

• Unidades usadas/rehabilitadas(eBay, los mercados B2B ¢ verifican la compatibilidad).

No obstante lo dispuesto en el apartado 1, el número de unidad de producción será igual al número de unidades de producción.

• Debe ser instalado por técnicos de ascensores certificados(razones de seguridad y cumplimiento).

• Asegurar una adecuada correspondencia entre los modelos(contrastado con el número de serie del ascensor).
