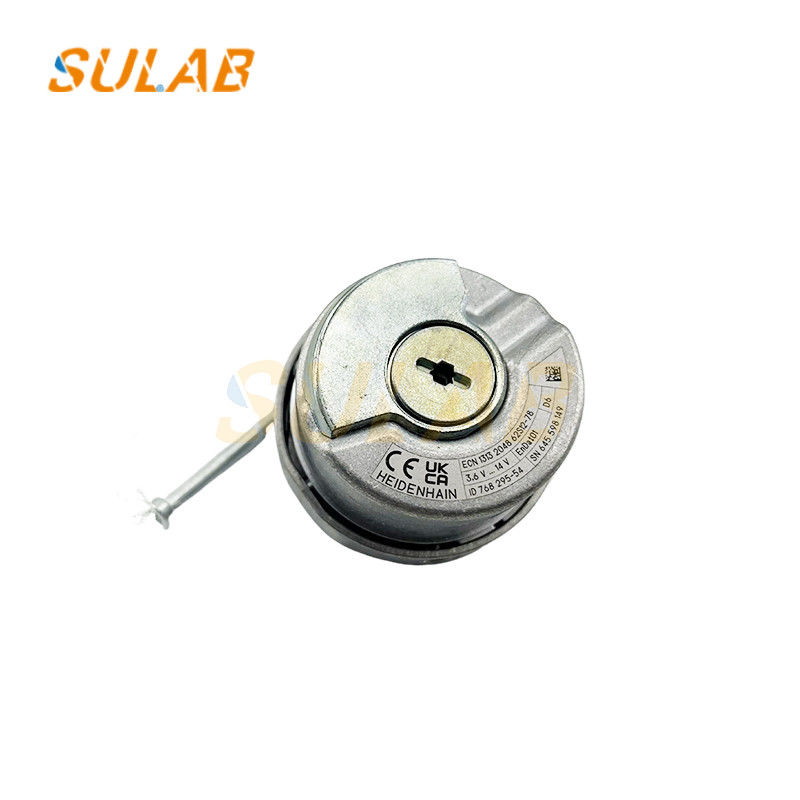

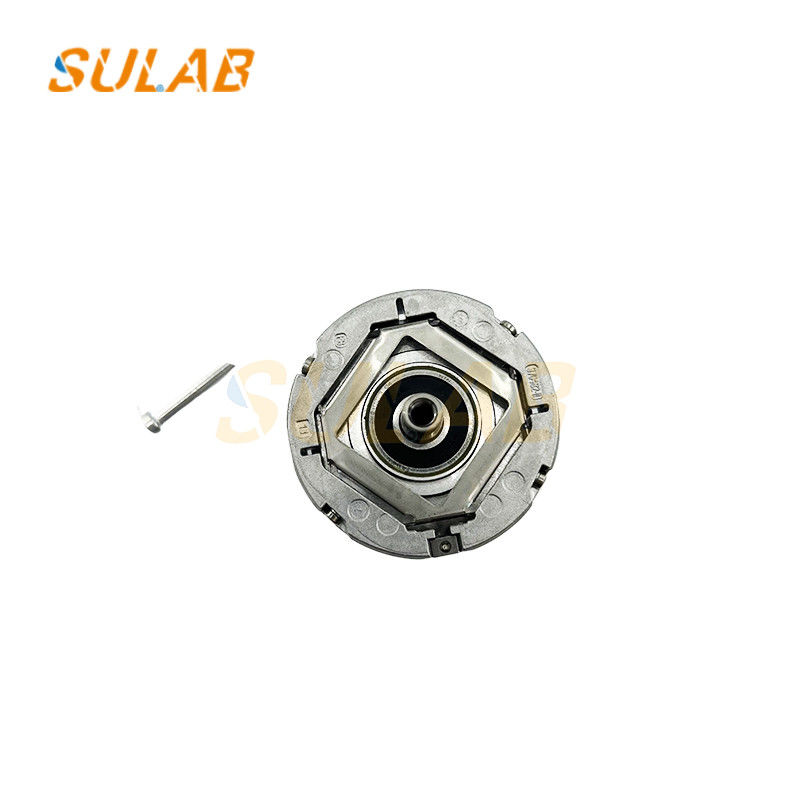

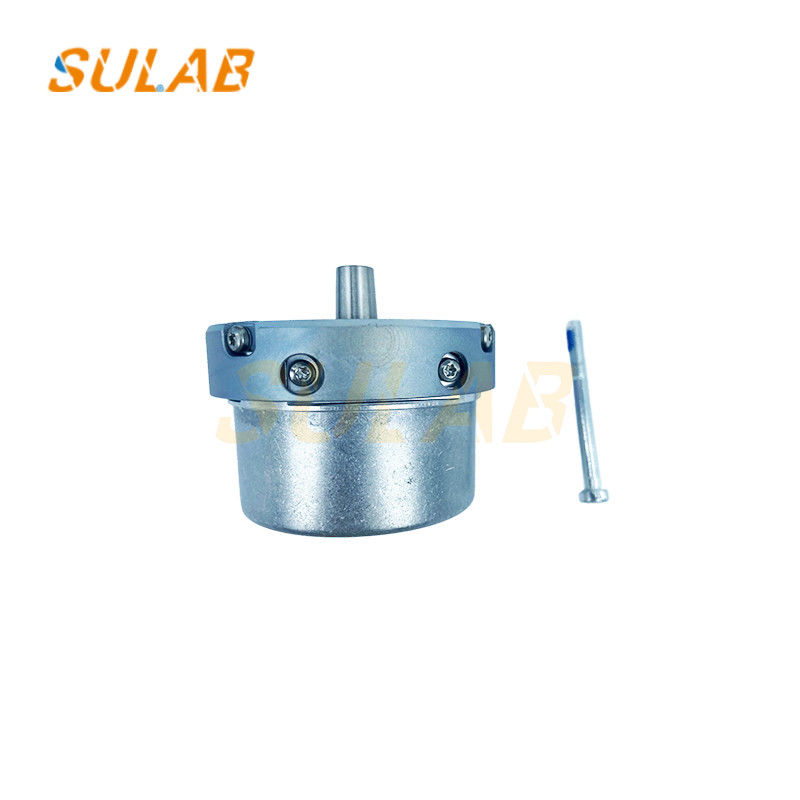

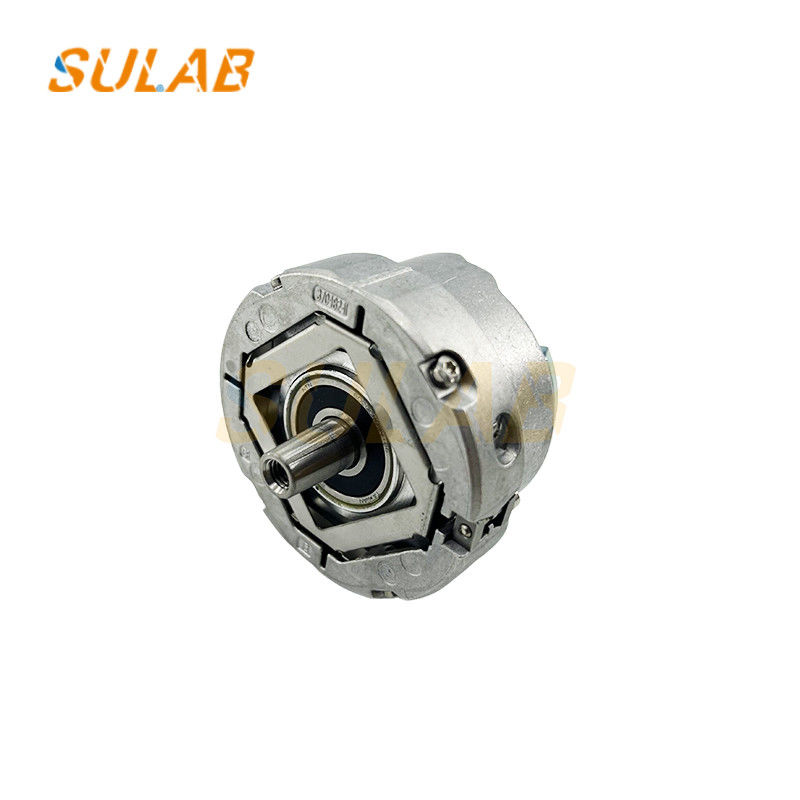

Elevador de rotación de anfitrión sincrónico Nuevo código de anfitrión original ECN 1313 2048 62S12-78

Elevador de rotación de anfitrión sincrónico Nuevo código de anfitrión original ECN 1313 2048 62S12-78

Función:
Detección de posición: mide con precisión el ángulo de rotación y la posición del elevador y luego obtiene la información de posición específica del vagón del elevador en el eje en tiempo real.Por ejemplo:, contando y procesando los pulsos del codificador, el sistema puede saber con precisión en qué piso se encuentra el vagón del ascensor y a qué distancia se encuentra del piso de destino,proporcionando datos básicos para el aparcamiento de nivel del ascensor y la visualización del piso.
Retroalimentación de velocidad: Convierte la información de velocidad del anfitrión del ascensor en una señal eléctrica y la devuelve al sistema de control.El sistema de control supervisa la velocidad de funcionamiento del ascensor en tiempo real en función de esta señal de retroalimentación para garantizar que el ascensor funcione de acuerdo con la curva de velocidad establecidaCuando la velocidad real se desvía de la velocidad establecida, el sistema de control puede realizar ajustes oportunos para garantizar la suavidad y seguridad de la operación del ascensor.durante la aceleración o la desaceleración del ascensor, el codificador puede dar retroalimentación al cambio de velocidad en tiempo real, lo que permite al sistema controlar con precisión la salida del motor y lograr una transición de velocidad suave.
Juicio de dirección de marcha: puede identificar la dirección de rotación del elevador, para determinar si el elevador está subiendo o bajando.Esta información es crucial para que el sistema de control del ascensor haga juicios y operaciones lógicas correctasPor ejemplo, en términos de control de puertas de piso y procesamiento de señales de llamada, el sistema debe responder en consecuencia de acuerdo con la dirección de marcha del ascensor.

Etapas de instalación
Limpieza de la parte de instalación: use un paño fino y limpio para limpiar el eje cónico del codificador y el orificio cónico del husillo de instalación para eliminar el aceite, el polvo y las impurezas, etc.para garantizar la limpieza de la superficie de apareamiento cónica.
Instalación del cuerpo del codificador: se inserta el eje cónico del codificador en el orificio cónico del eje de modo que los dos estén bien combinados,y luego utilizar pernos de especificaciones correspondientes (como M5 × 50) para conectar el codificador al ejeEl par de apretamiento es generalmente de 5 Nm.
Ajuste y fijación: gire suavemente el codificador para comprobar si gira de forma flexible. Si no gira de forma flexible, compruebe si los pernos están instalados sesgados.apretar los tornillos de tensión del codificadorEl par de apretamiento es generalmente de 0,65 Nm.
Instalación de la línea corta del codificador: Instale la línea corta del codificador de acuerdo con el método mostrado en la figura.No use fuerza excesiva para deformar los pines, y luego instalar la cubierta trasera del codificador.
Conexión de la línea larga del codificador: conecte la cabeza masculina DB15 de la línea larga del codificador a la cabeza femenina DB15 de la línea corta y apriete los tornillos de la cabeza masculina DB15 de la línea larga.
