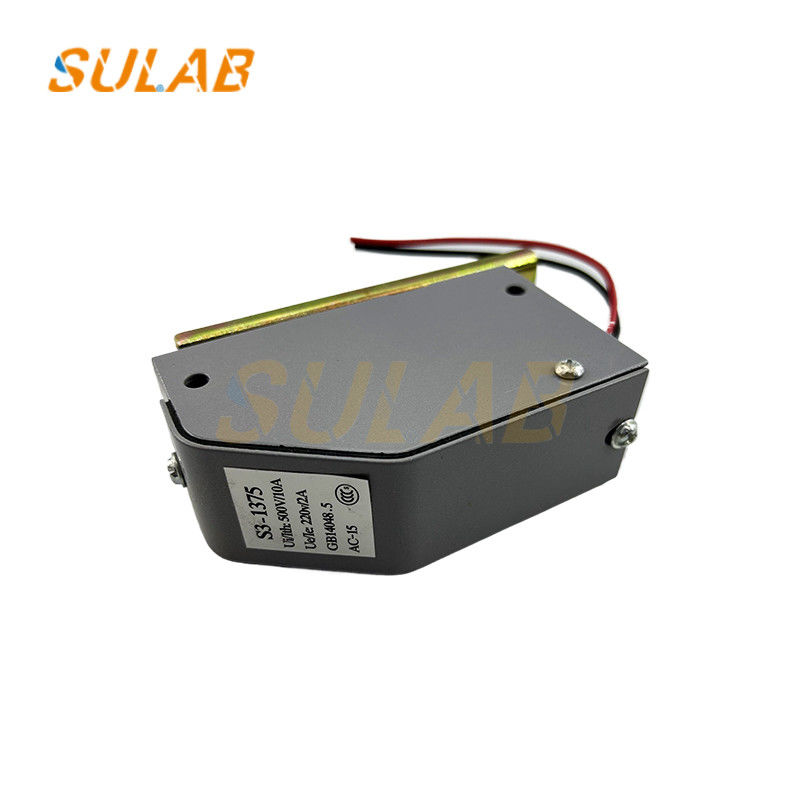

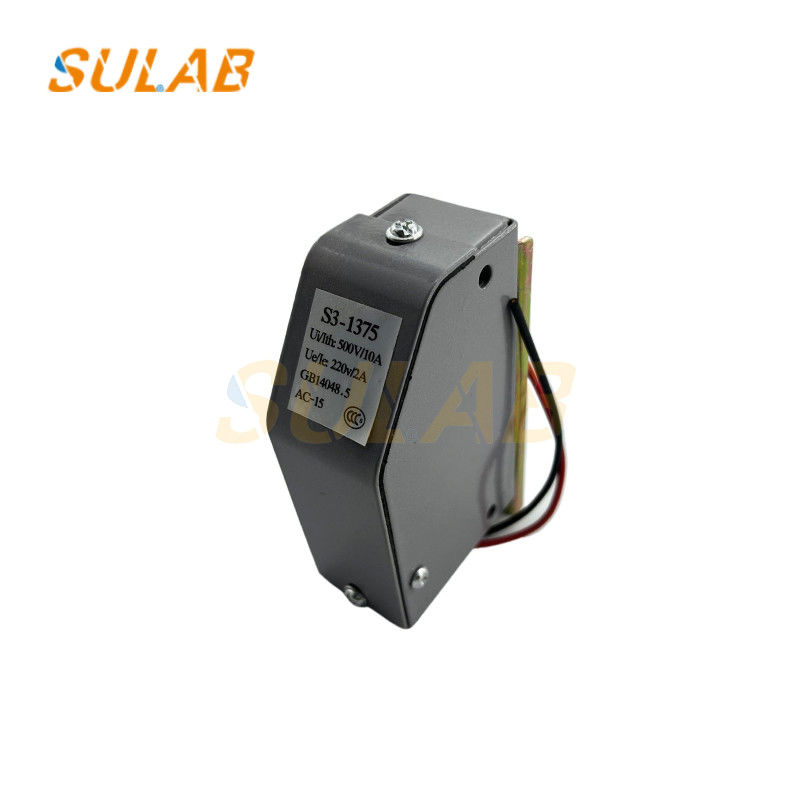

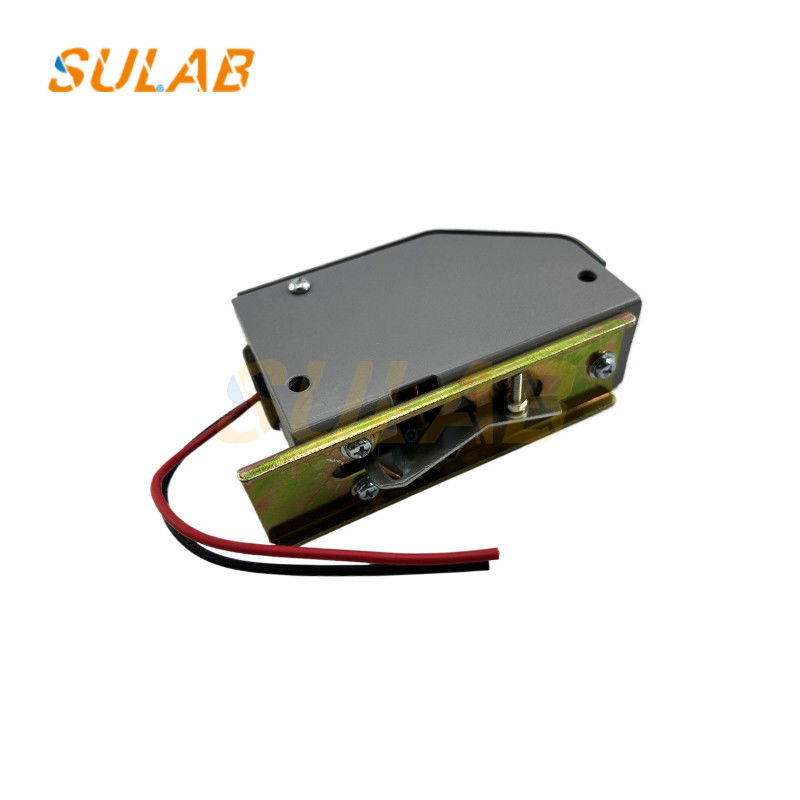

Controlador de ascensor nuevo de alta calidad interruptor de límite de viaje del ascensor interruptor de límite de velocidad S3-1375

Controlador de ascensor nuevo de alta calidad interruptor de límite de viaje del ascensor interruptor de límite de velocidad S3-1375

Etapas de instalación
Preparar herramientas y materiales: preparar herramientas como nivel, llave inglesa, alicates, destornillador, multímetro y accesorios relacionados como tornillos y juntas.
Determine la posición de instalación: el interruptor del limitador de velocidad se instala generalmente en la parte superior del eje del ascensor y está conectado a la parte superior del ascensor.Por lo general se instala con el limitador de velocidad y el tensorDebe asegurarse que la posición de instalación permita al interruptor detectar con precisión la acción del limitador de velocidad o del tensor.
Instalar el asiento del limitador de velocidad: de acuerdo con las instrucciones de instalación del limitador de velocidad, instalar firmemente el asiento del limitador de velocidad en la posición determinada.Puede utilizar un nivel para asegurarse de que es nivelado y evitar la inclinación.
Instalar el limitador de velocidad y sus componentes: instalar el limitador de velocidad en el asiento del limitador de velocidad y fijarlo firmemente.garantizar que la cadena o la cuerda de alambre tenga una tensión moderada y funcione sin problemas.
Instalar el interruptor del limitador de velocidad: instalar el interruptor S3-1375 en una posición adecuada para que pueda activarse normalmente por la acción del limitador de velocidad o del tensor.Generalmente se fija con pernos.- Asegúrese de que está firmemente instalado y no se aflojará debido a la vibración de la operación del ascensor.
Línea de conexión: de acuerdo con el diagrama de cableado del interruptor, conecte los cables del interruptor del limitador de velocidad al sistema de control del ascensor.una línea común está conectada al punto normalmente cerrado, y conectado en serie al circuito o al bucle de interfaz PLC. Preste atención a distinguir la línea de interruptor de seguridad, línea de motor de acción, línea de motor de reinicio, etc., asegúrese de que la conexión es correcta,y envolver las juntas con cinta aislante para evitar cortocircuito y derramamiento de número de línea.

Pasos de depuración
Compruebe la instalación: compruebe que el interruptor del limitador de velocidad esté firmemente instalado, que el cable de conexión no esté suelto o dañado y que no haya interferencias con otras partes del ascensor.Al mismo tiempo, comprobar el contacto entre el limitador de velocidad y el riel de guía.
Compruebe el sistema de circuito: antes de encender, utilice un multimetro para comprobar el estado de encendido y apagado del circuito del interruptor del limitador de velocidad para asegurarse de que el circuito principal,el circuito de control y la fuente de señal están correctamente conectados sin cortocircuito o circuito abierto.
Debugging sin carga: Encienda la energía del ascensor, ponga el ascensor en el modo de operación de mantenimiento y ejecute sin carga. Observe si el interruptor del limitador de velocidad funciona correctamente.Puede tocar el interruptor ligeramente para comprobar si el circuito de control del ascensor puede responder normalmente y si el circuito de operación del ascensor se puede cortar.
Prueba simulada de exceso de velocidad: Utilice un instrumento de prueba profesional de limitador de velocidad o controle manualmente la velocidad de funcionamiento del ascensor para simular el exceso de velocidad del ascensor.Cuando la velocidad alcance la velocidad de acción establecida del interruptor del limitador de velocidad, compruebe si el interruptor del limitador de velocidad puede actuar a tiempo, corte la fuente de alimentación principal y detenga el ascensor.
Calibrar el interruptor del limitador de velocidad: si se detecta que la velocidad del interruptor del limitador de velocidad se desvía del valor establecido,es necesario calibrarlo de acuerdo con las especificaciones técnicas y el manual de operación del interruptor., y ajustar los parámetros pertinentes, como la prensada de resorte, para garantizar que su velocidad sea precisa.
Prueba de la función de reinicio: después de activar el interruptor del limitador de velocidad, reinicie manualmente o automáticamente el limitador de velocidad y compruebe si puede restablecerse la fuente de alimentación del elevador.si el ascensor puede reiniciar normalmente, y asegurarse de que la función de reinicio es normal.
Prueba de la función de protección contra fallas: simular algunas condiciones de fallas, como descarrilamiento de ascensores, rieles rotos, etc.para comprobar si el interruptor del limitador de velocidad puede cortar la fuente de alimentación a tiempo y desempeñar un papel de protección contra fallos.
