Mitsubishi Telefono de intercomunicación de cinco vías para ascensores, sistema telefónico para ascensores, sistema de intercomunicación para ascensores P246123B104G50

Telefono de intercomunicación de cinco vías para ascensores Mitsubishi, sistema telefónico para ascensores, sistema de intercomunicación para ascensores P246123B104G50

Principio de flujo de trabajo y transmisión de señales
1. Iniciación de la llamada (tomando la sala de servicio de llamada del coche como ejemplo)
Llamada de activación: El pasajero presiona el botón de llamada en el automóvil, el botón se cierra para formar una trayectoria de corriente y envía una señal de llamada (señal eléctrica) al autobús.
Transmisión de señal: La señal eléctrica se transmite al anfitrión de la sala de servicio a través del bus.El host identifica la fuente de la señal (como el código de dirección del automóvil) y emite un aviso de audio y visual (como una alarma de zumbido, la pantalla muestra la ubicación de la llamada).
2Establecimiento de comunicaciones de voz
Respuesta del anfitrión: el personal de guardia se conecta al canal correspondiente del anfitrión, y el micrófono convierte la voz en una señal eléctrica de audio,que se amplifica y se transmite al teléfono del coche a través del autobús.
Llamada bidireccional: después de que el teléfono del coche recibe la señal eléctrica, la voz se restaura a través del altavoz; al mismo tiempo,el micrófono del automóvil recoge la voz del pasajero y la transmite de nuevo al anfitrión para lograr una llamada full-duplex (transmisión de voz simultánea bidireccional).
3. Lógica de comunicación multi-terminal
Llamada única y llamada grupal: El host puede llamar a un terminal (como la sala de máquinas) solo, o conectar múltiples terminales (como el automóvil, el techo del automóvil,el pozo) al mismo tiempo para las llamadas de múltiples partes (como la comunicación colaborativa durante el mantenimiento).
Identificación del código de dirección: cada terminal tiene un código de dirección único (como el marcado de hardware o la configuración de software).

Composición del sistema y método de conexión
Composición del hardware

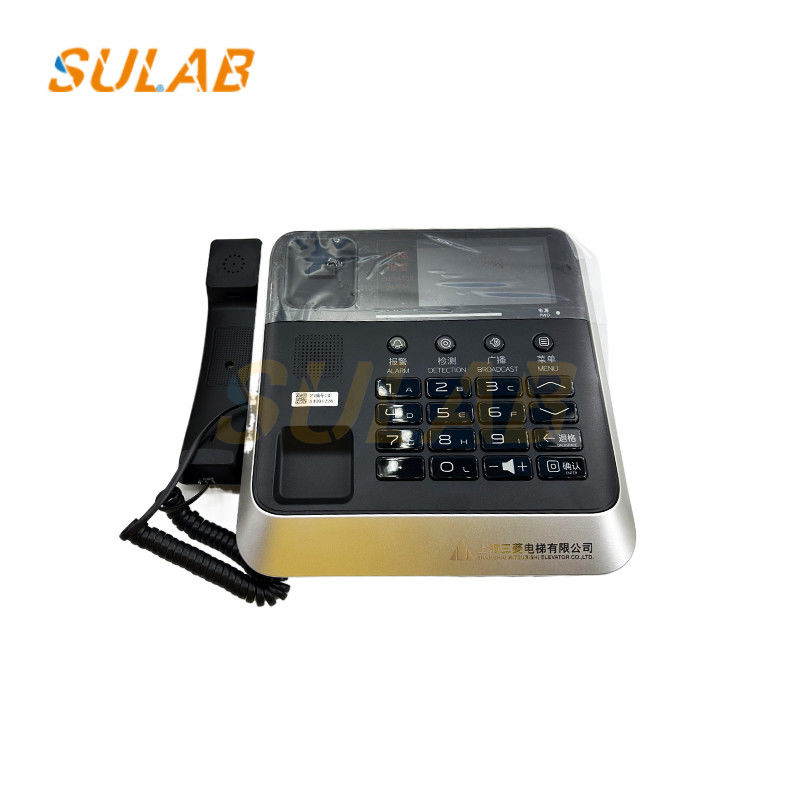

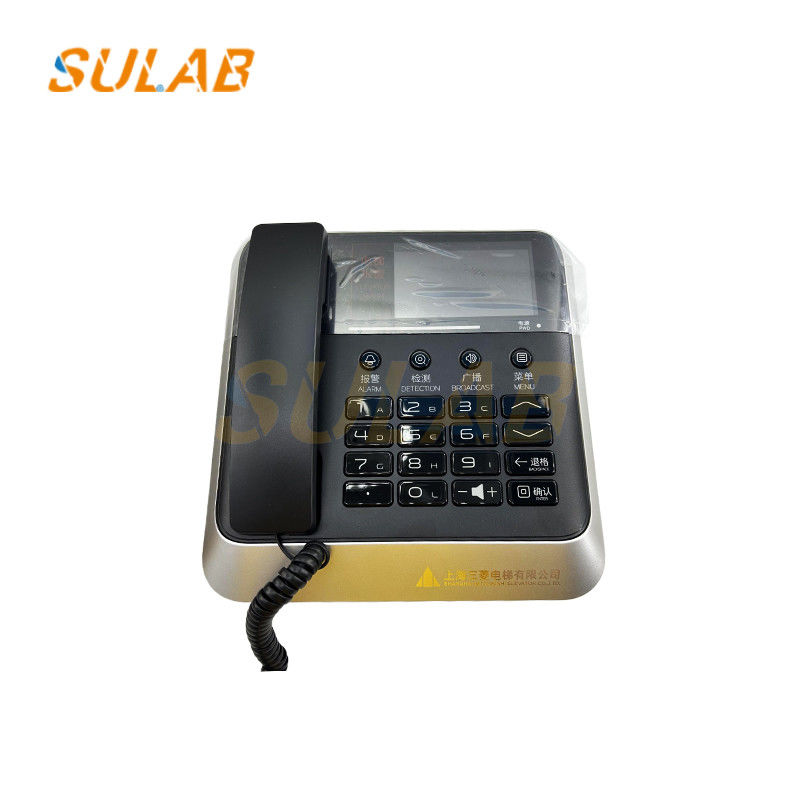

Equipo de terminales: incluidos el teléfono del coche, el teléfono de la sala de máquinas, el teléfono de la parte superior del coche, el teléfono de boxes y el host de la sala de servicio.
Línea de transmisión: el cableado de bus (como el cable de 4 núcleos) o la transmisión de la red IP (adecuada para edificios inteligentes) se utiliza principalmente para conectar cada terminal con el anfitrión de la sala de servicio.
Equipo de alimentación y amplificación: proporcionar una fuente de alimentación constante estable (como DC12V/DC24V) y mejorar la señal de voz a través de un amplificador de audio.

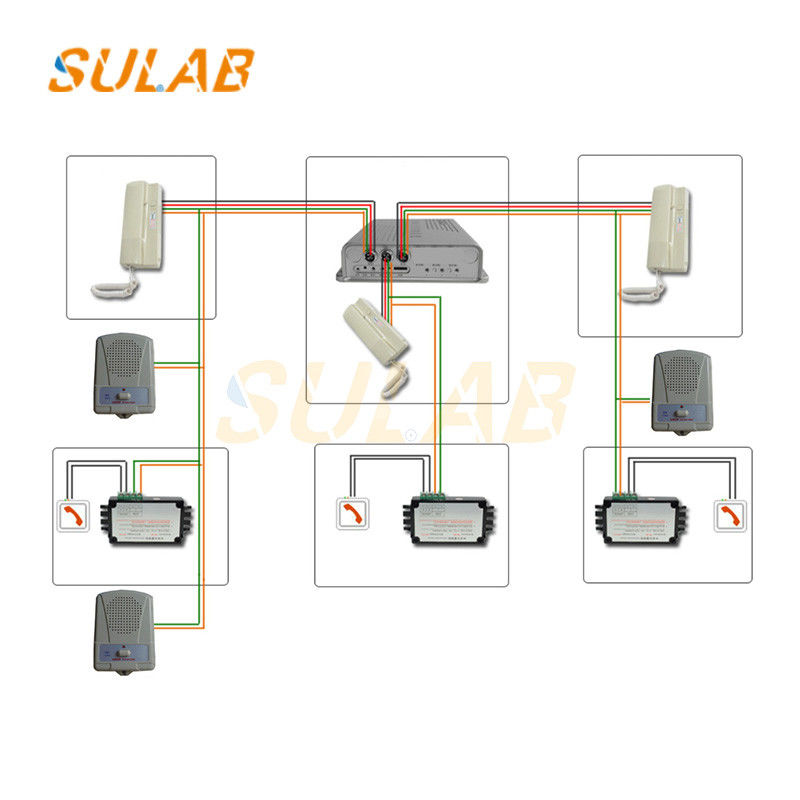

Lógica de conexión
Cada terminal está conectado al host en paralelo o en serie a través del bus para formar una topología de red estrella o de bus, lo que garantiza que cualquier terminal pueda comunicarse con el host u otros terminales.
