SULAB XAA25140AFB Panel de visualización de salida de ascensor para sistemas paralelos

El nuevo ascensor original de ascensor de PCB accesorios de la placa de visualización Lop de ascensor de salida de la placa de visualización XAA25140AFB

Marca y modelo: Este panel de visualización es OTIS, modelo XAA25140AFB, y pertenece a la serie HBP16 de paneles de visualización de llamadas de pasillo.
Aplicación: adecuado principalmente para sistemas de ascensores paralelos,se puede instalar fuera de la puerta del pasillo del ascensor para mostrar información como el estado de funcionamiento actual del ascensor y la ubicación del piso, y proporcionar un botón de llamada para que los pasajeros llamen al ascensor.
Características funcionales: Funciona recibiendo las señales de llamada del pasajero a través de entradas de botones, procesándolas a través de un microcontrolador (MCU),y transmitirlos al controlador principal del ascensor a través de una interfaz de comunicaciónTambién recibe datos del controlador principal para actualizar la pantalla, como el piso actual del ascensor y la dirección de viaje.

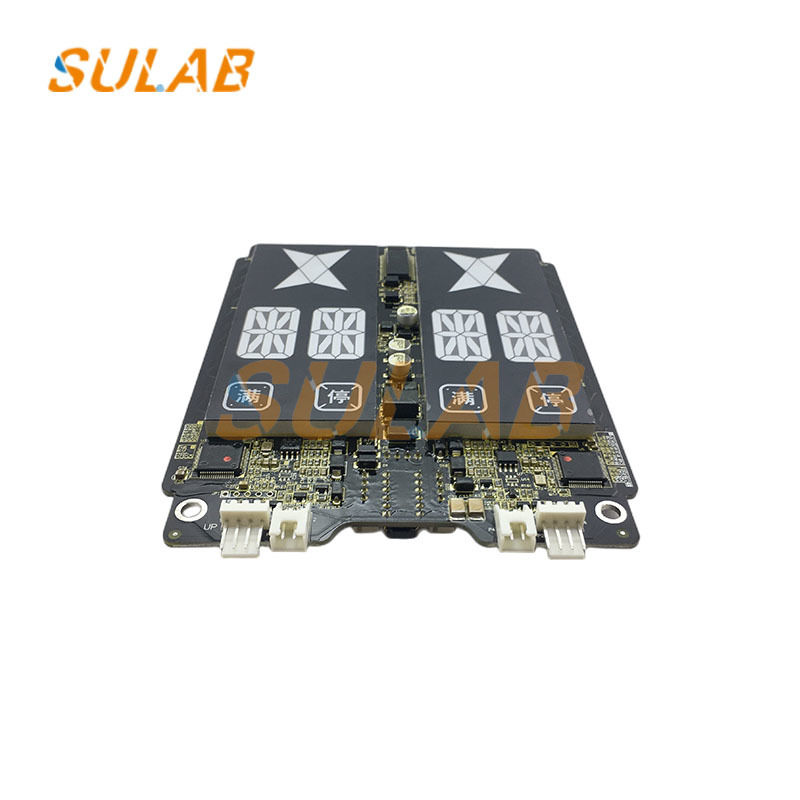

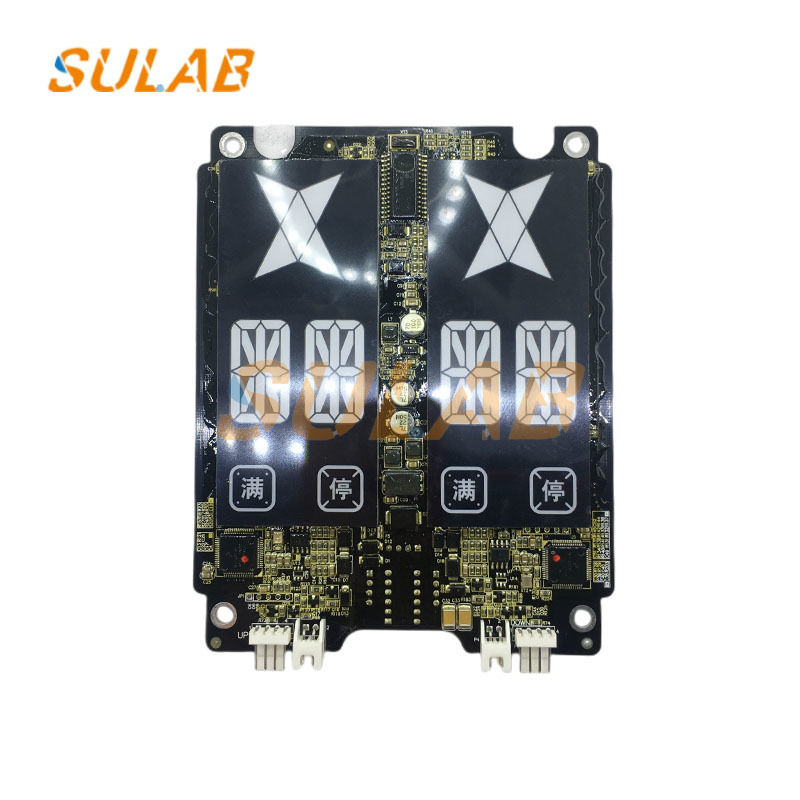

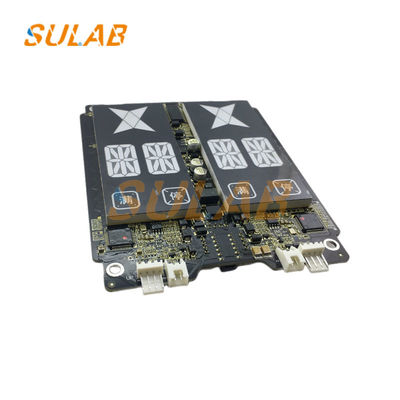

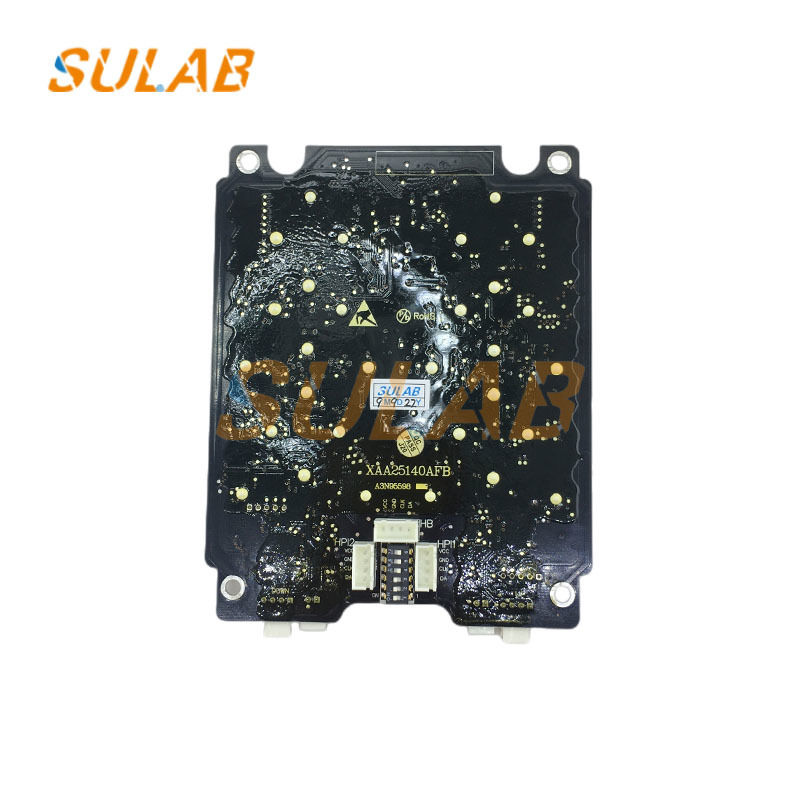

Apariencia: el panel de visualización es una placa de circuito negro con un tubo digital LED o una pantalla de matriz de puntos para mostrar los números de piso y las flechas de dirección,así como el botón de llamada pulsado por el pasajero y los componentes del circuito relacionados.

Preparación: Confirmar que el modelo de ascensor que se va a instalar coincide con el panel de visualización de la sala de llamadas. Esto se puede hacer comparando los dibujos o números de modelo del ascensor.Preparar el panel de llamadas de la sala y sus accesoriosTambién preparar herramientas básicas como un destornillador y un taladro eléctrico, así como herramientas de medición como una cinta métrica.Asegúrese de que el pozo del ascensor esté libre de obstrucciones que puedan obstaculizar la instalación.
Determine el lugar de instalación: De acuerdo con los dibujos de diseño del ascensor o la guía de instalación, el panel de llamada del pasillo se instala generalmente junto a la puerta del pasillo del ascensor, 1.2-1.4 metros sobre el nivel del suelo, con el borde del panel a 200-300 mm del borde de la puerta de aterrizaje. Para ascensores controlados por grupo, el panel de llamada debe instalarse entre dos ascensores.y evitar la instalación en lugares propensos a la colisión.
Preperforación: utilizar una herramienta de medición para marcar los orificios de montaje para el panel de llamada del pasillo, y luego perforar con un taladro eléctrico.Preste atención a la profundidad del agujero y el diámetro para asegurar que los tornillos pueden asegurar con seguridad el panel de llamada de la sala.
En el caso de los equipos de la clase A, el control de la velocidad de entrada debe realizarse en el lugar de entrada, en el que se encuentre el conductor.Utilice un nivel para ayudar a mantener el panel de llamadas del pasillo perpendicular a la pared para garantizar una instalación fluida.
El panel de llamadas del hall XAA25140AFB requiere un cable de comunicación. Recomendamos el uso de cables de comunicación dedicados de Otis para garantizar una transmisión de señal estable.Conectar correctamente el panel de acuerdo con las instrucciones del fabricanteSi el panel de llamadas del pasillo requiere una fuente de alimentación externa, conecte el cable de alimentación.Siempre desconecte la fuente de alimentación del ascensor antes de conectar, y garantizar un aislamiento adecuado.
Pruebas funcionales: después de la instalación, restablezca la fuente de alimentación del ascensor y realice múltiples pruebas.comprobar que la pantalla del piso funciona correctamente y que existen las alarmas de fallasSi se detecta algún problema, solucione inmediatamente el problema del cableado o vuelva a comprobar los procedimientos de instalación.
