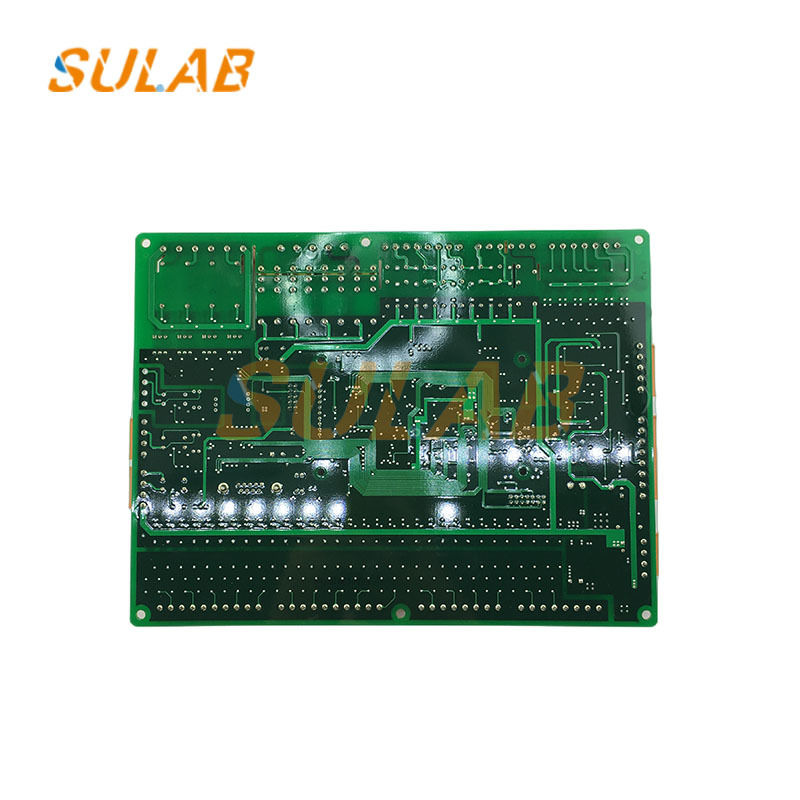

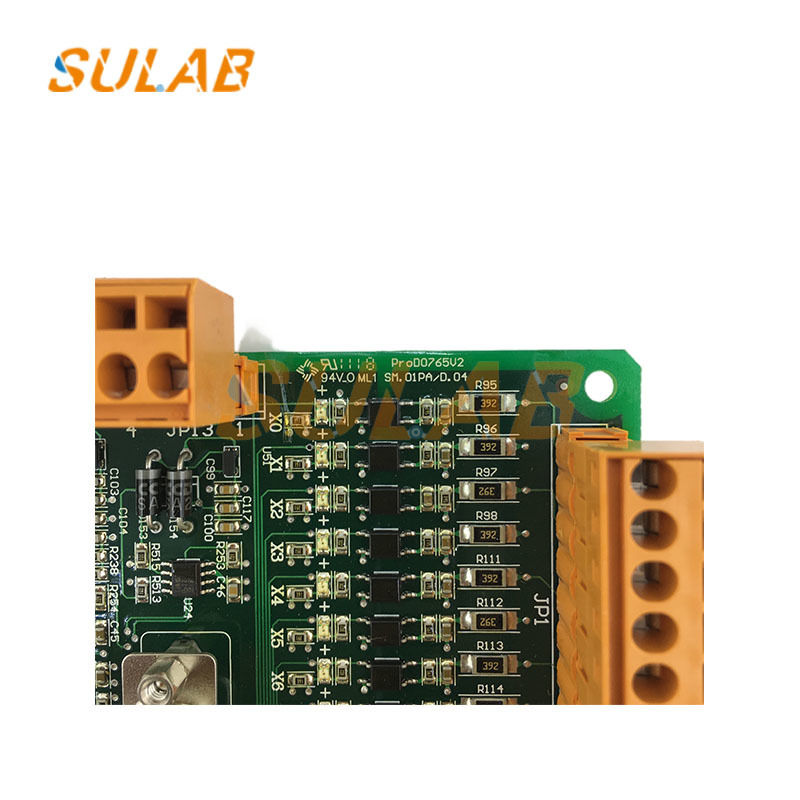

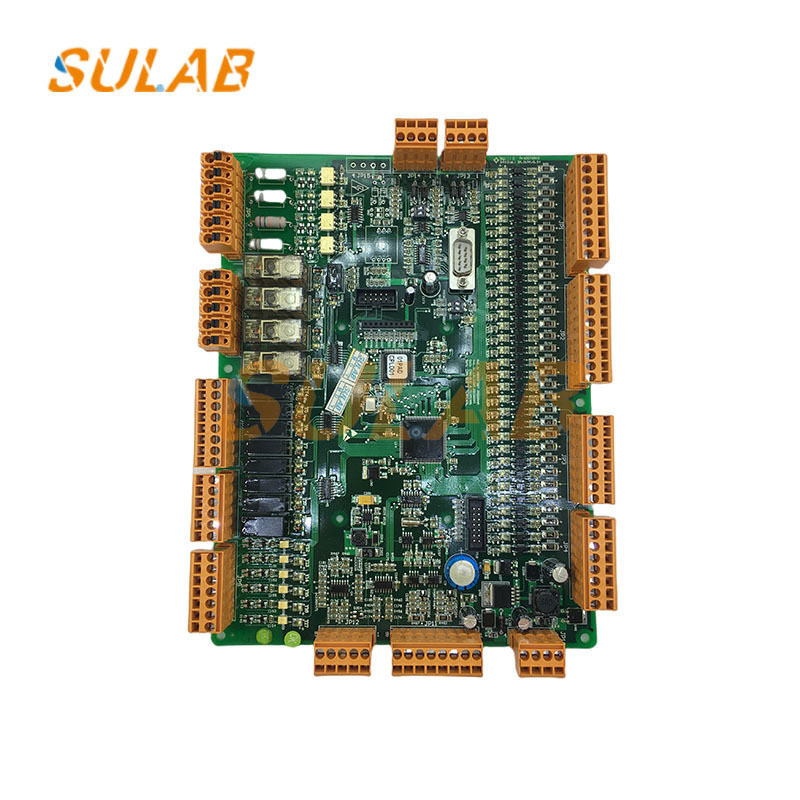

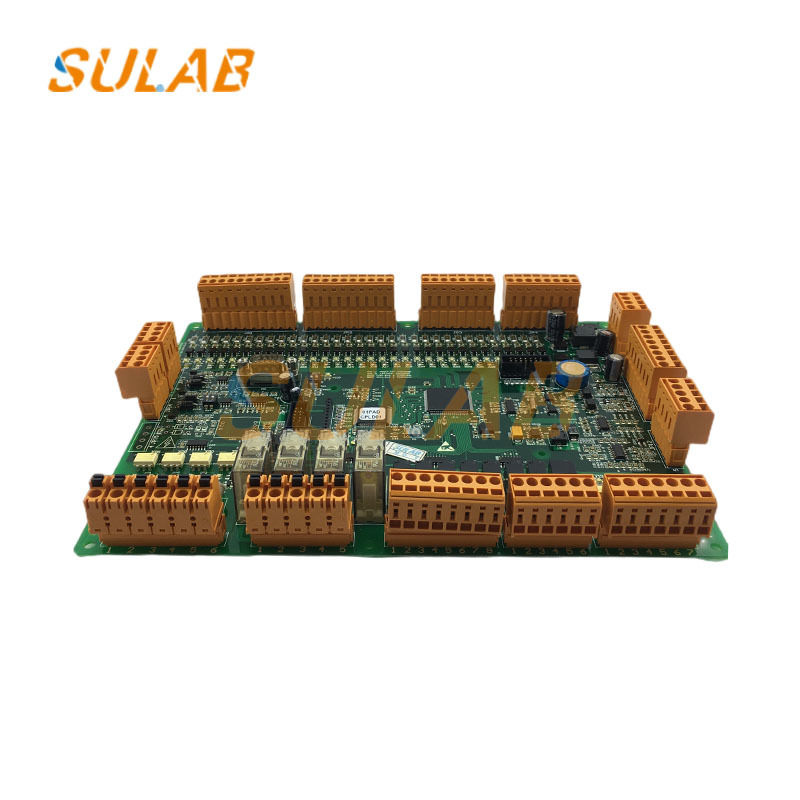

Placa PCB principal del ascensor SULAB SM.01PA con comunicación CAN Bus

Placa PCB principal del ascensor, Placa principal, Panel principal del ascensor, Placa de control del ascensor, Placa PCB de piezas de ascensor, Placa principal del motor paso a paso, Placa del controlador SM.01PA

El núcleo de la placa SM.01PA es "adquisición de comandos + conversión de señal + visualización de estado". Sus funciones específicas incluyen:

Adquisición de comandos: Recibe señales de operación del ascensor, como el botón de selección de piso, el botón de apertura/cierre de puerta y el botón de alarma de emergencia, convierte las señales analógicas/digitales en señales de comunicación compatibles con el protocolo Monarch y las transmite a la placa de control principal del ascensor.

Retroalimentación de estado: Recibe información como "posición del piso", "dirección de viaje" y "estado de la puerta (abierta/cerrada)" de la placa de control principal, y activa la pantalla del piso (como un tubo digital/pantalla LED), el indicador de dirección y la luz de estado de apertura/cierre de la puerta en el ascensor, proporcionando a los pasajeros información sobre el estado actual del ascensor.

Retroalimentación de alarma y fallas: Si se activa una alarma de emergencia (como un botón de alarma o una señal de persona atrapada) en el ascensor, la SM.01PA transmite la señal de alarma a la placa de control principal y también puede activar un zumbador o un indicador de alarma en el ascensor para alertar a los pasajeros. Adaptación de la comunicación: Se comunica con la placa de control principal a través del bus de comunicación dedicado Monarch (como el bus CAN o el bus RS485) para garantizar la transmisión estable de comandos y señales de estado y evitar la pérdida o el retraso de los comandos.

Fallo de comunicación (Más común)
Síntoma: La luz de comunicación (COM) está apagada/encendida de forma fija/parpadeando de forma anormal, los comandos del ascensor no se pueden registrar (no hay respuesta a las pulsaciones de los botones), o la placa de control principal informa "Fallo de comunicación de la placa de comandos del ascensor" (como el código de falla Monarch E37).
Solución de problemas:
Verifique el bus de comunicación (CAN-H/CAN-L o RS485-A/RS485-B) en busca de cableado suelto o invertido, o daños en el cable del bus (por ejemplo, que esté siendo apretado por la puerta del ascensor).
Mida el voltaje del bus de comunicación (voltaje normal del bus CAN: CAN-H ≈ 2.5-3.5V, CAN-L ≈ 1.5-2.5V, diferencia de voltaje ≈ 1V). Si el voltaje es anormal, el bus puede estar en cortocircuito, conectado a tierra o el chip de comunicación en la placa puede estar dañado.
Intente reemplazar la placa SM.01PA con el mismo modelo para descartar un problema con la placa en sí (por ejemplo, un chip de comunicación quemado).
