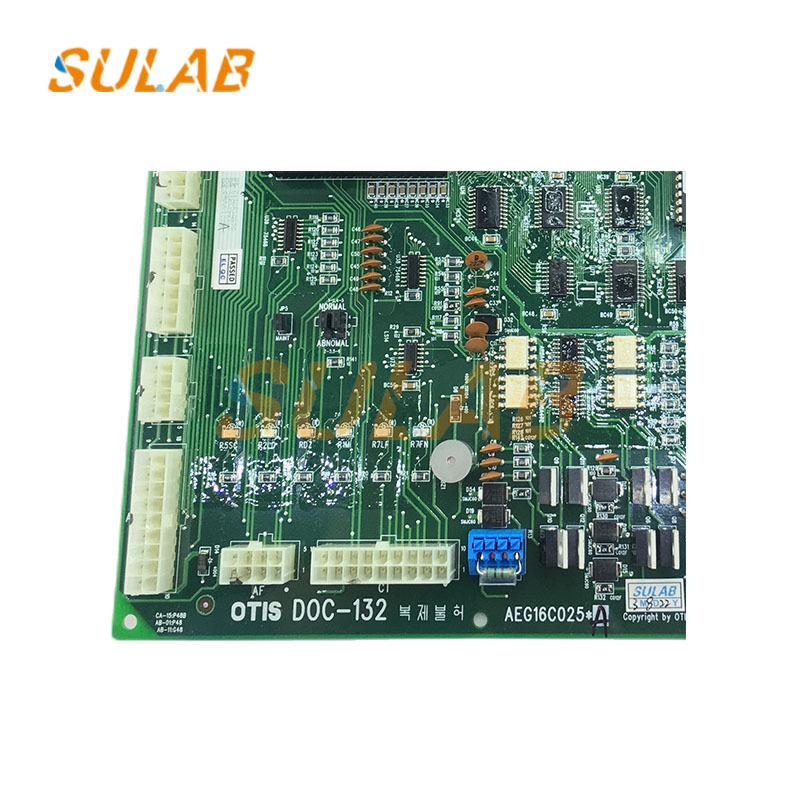

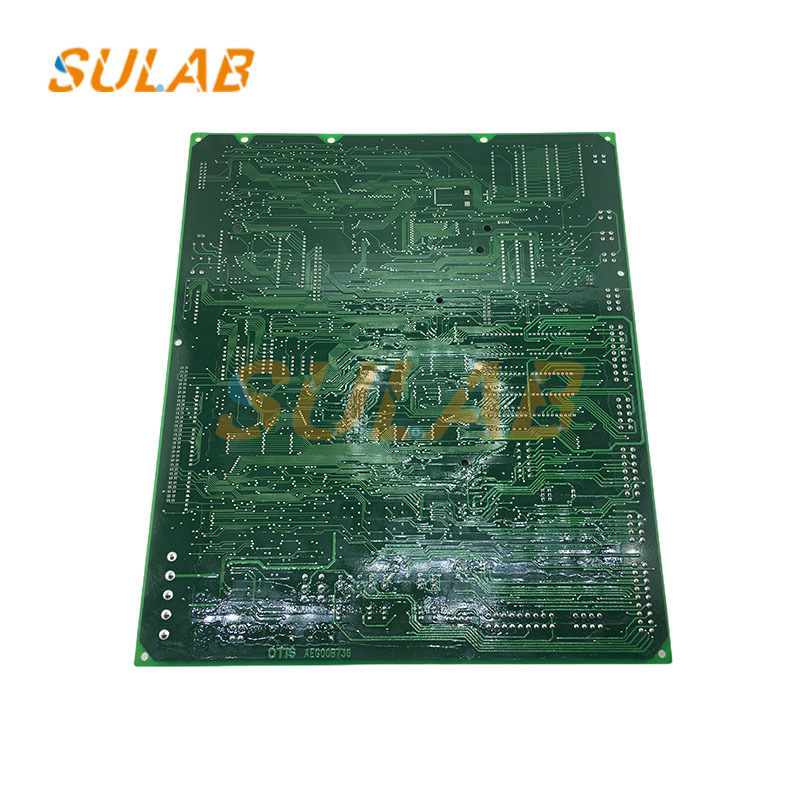

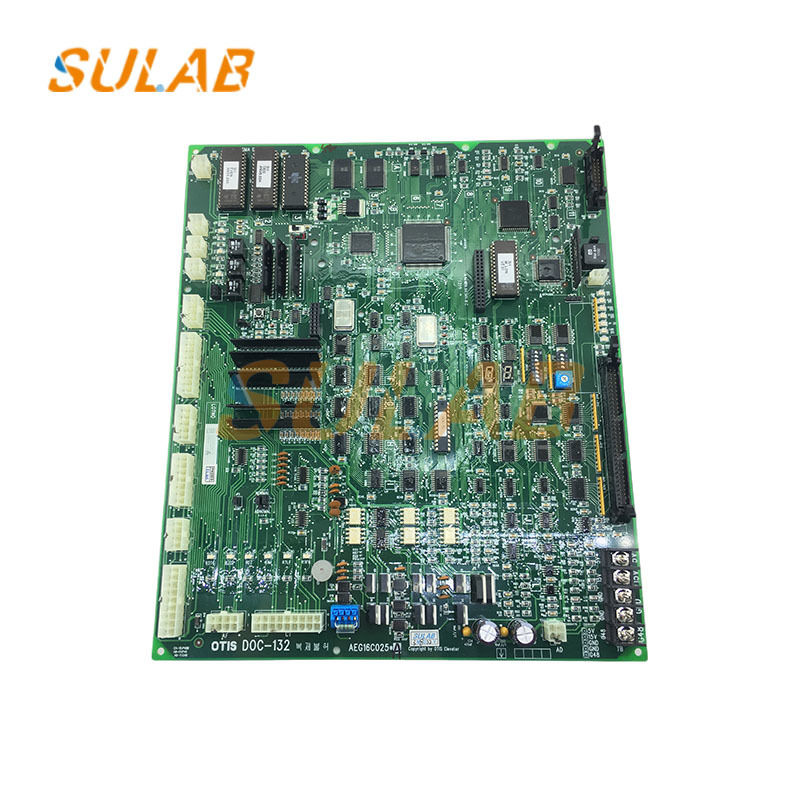

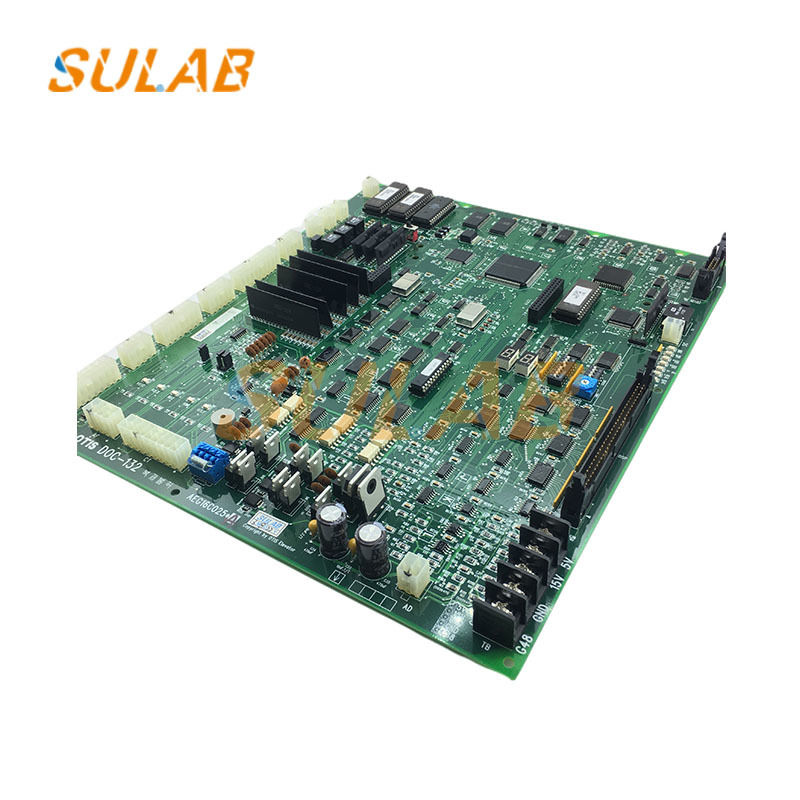

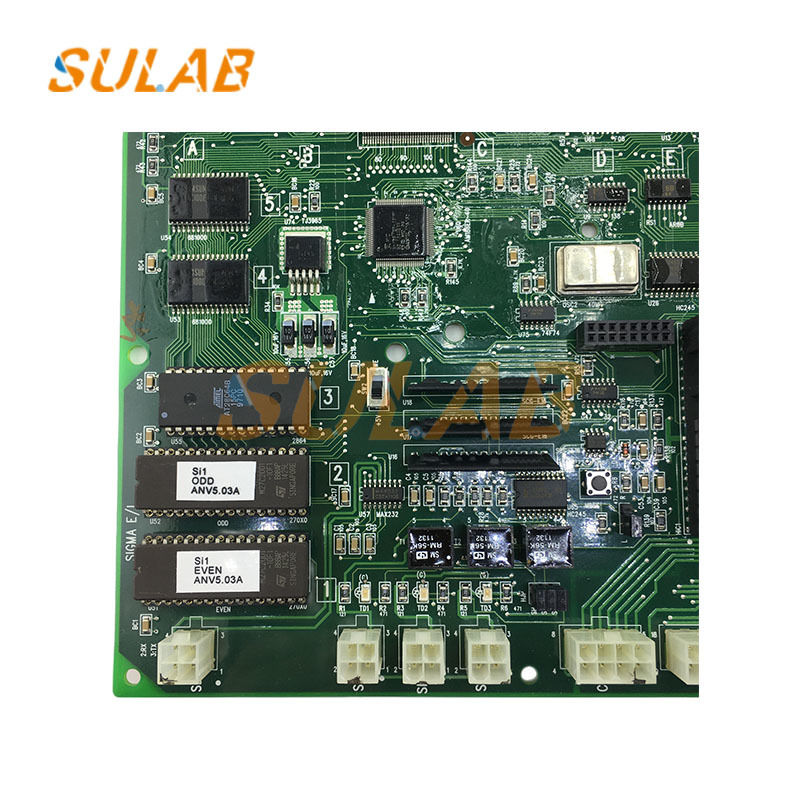

Placa de control del ascensor SULAB DOC-132 AEG16C025A 24V PCB

Placa de control del ascensor LG PCB Board Placa base del ascensor de alta calidad al por mayor Placa base del ascensor DOC-132 AEG16C025A

Información básica: Esta placa base se fabrica en China y es un componente de ascensor. Número de modelo: DOC-132, también conocido como AEG16C025*A, se utiliza principalmente en ascensores residenciales y otras aplicaciones.
Características funcionales: Como componente central del sistema de control del ascensor, realiza funciones importantes como el control de funcionamiento del ascensor, la protección de seguridad y la transmisión de señales. Permite funciones como la medición de la altura del piso, el funcionamiento manual de LRT, el modo de prueba POSI, el modo de corte del 110% y restablece los datos CRT. También puede proporcionar protección contra sobrecorriente y sobrecarga del motor, control automático de la iluminación y el ventilador del coche, bloqueo del ascensor de la estación base, interfaz de bloqueo remoto del ascensor y control de la tarjeta IC de mando del coche y del vestíbulo.
Fallos y síntomas comunes: Cuando esta placa base funciona mal, es posible que el ascensor no arranque o se detenga con frecuencia durante el funcionamiento, las señales de mando pueden perderse o malinterpretarse, los dispositivos de protección de seguridad pueden no funcionar correctamente y la pantalla puede mostrar caracteres confusos o en blanco.

Posicionamiento y fijación de la placa base

De acuerdo con los orificios de montaje designados en el armario de control, coloque la placa base firmemente en el soporte de montaje. Asegúrese de que los conectores de la placa base (como el conector de alimentación, el conector de comunicación y el conector de E/S) estén orientados para facilitar el cableado y evitar una flexión excesiva de los cables.

Utilice los tornillos proporcionados para apretar uniformemente en diagonal (el par debe cumplir con el manual. Un tornillo demasiado flojo puede provocar un mal contacto, mientras que un tornillo demasiado apretado puede dañar la placa base PCB). Si la superficie de montaje es irregular, inserte arandelas aislantes para nivelar.

Conexión del cable (paso fundamental)

Conexión de la fuente de alimentación: Localice el conector de alimentación de la placa base (generalmente marcado como "DC24V", "GND" o "AC110V"; consulte el manual para obtener más detalles). Utilice un multímetro para confirmar que la tensión de entrada cumple los requisitos de la placa base (principalmente DC24V ± 5%). Conecte los polos positivo y negativo correctamente (conectarlos incorrectamente puede dañar el módulo de alimentación de la placa base). Conexión del bus de comunicación: Conecte las líneas de comunicación (como RS485 o un bus dedicado) entre la placa principal y el panel de control del ascensor y el panel de llamada del vestíbulo. Distinga entre las líneas "A" y "B" o las líneas "CAN-H" y "CAN-L", asegure las conexiones y conecte a tierra la pantalla en un extremo para reducir las interferencias.
Conexión de la interfaz de E/S: Conecte las líneas de entrada y salida para el circuito de seguridad, la señal de bloqueo de la puerta, el interruptor de límite, la retroalimentación del contactor y otros circuitos de acuerdo con la asignación de pines del manual. Cada cable debe estar engarzado al terminal para evitar cortocircuitos causados por cables pelados. Después del cableado, utilice bridas para organizar los cables y atarlos por separado de los cables de alta tensión (como los cables del motor).
Conexión a tierra: El terminal de tierra de la placa principal (marcado con "PE" o un "símbolo de tierra") debe conectarse a la barra de tierra del armario de control con un cable bicolor amarillo-verde. La resistencia de puesta a tierra debe ser ≤4Ω para evitar daños en la placa principal por electricidad estática o fugas.
