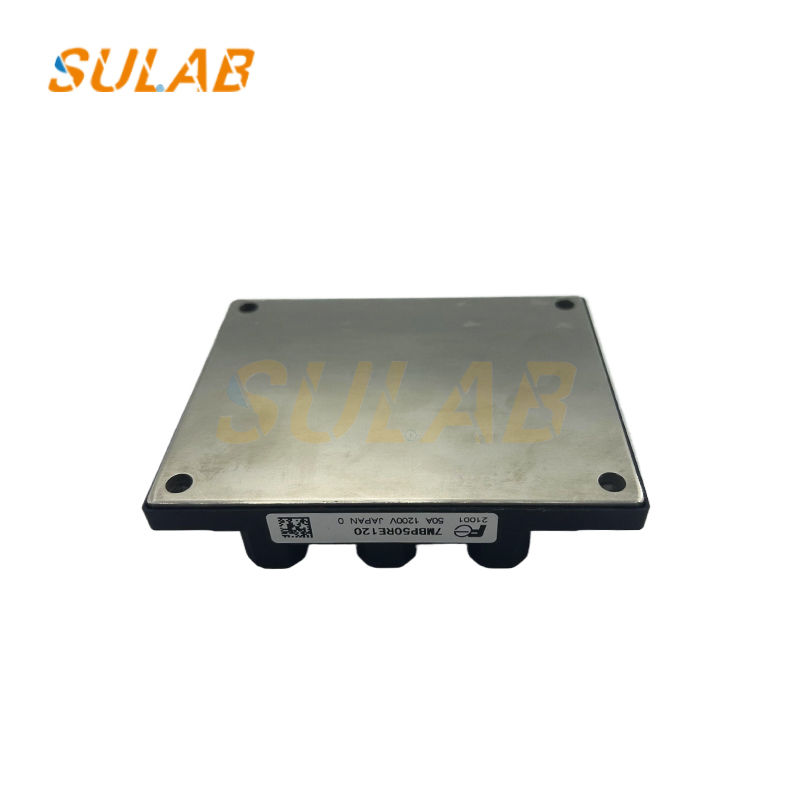

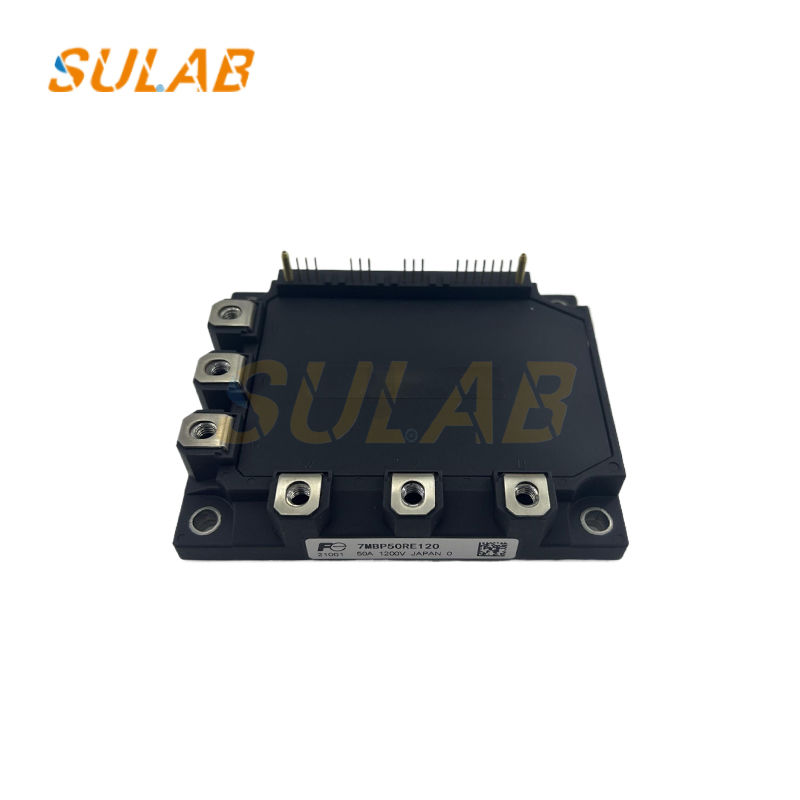

El conductor del ascensor SULAB es el módulo IGBT 7MBP50RE120 1200V 50A

El módulo del conductor del ascensor Igbt es un nuevo módulo de energía original importado con excelente calidad 7MBP50RE120

Parámetros básicos:
Voltado del colector-emitente (Vces): 1200V
Corriente del colector de corriente continua (Ic): 50A
Corriente del colector de 1 ms (Icp): 100A
Disposición de energía del colector (por transistor): 300 W
Temperatura de la caja de trabajo (Topr): -20°C a 100°C
Temperatura de almacenamiento (Tstg): -40°C a 125°C
Características:
Protección de temperatura: supervisa directamente la temperatura de la unión IGBT para garantizar que el dispositivo permanezca dentro de un rango de temperatura de funcionamiento seguro, evitando daños por sobrecalentamiento.
Baja pérdida de energía y conmutación suave: el rendimiento de conmutación optimizado reduce las pérdidas y logra transiciones de conmutación más suaves, mejorando así la eficiencia energética.
Alto rendimiento y alta confiabilidad: la protección contra la sobretemperatura mejora la estabilidad del IGBT en condiciones operativas adversas.El circuito de control integrado reduce significativamente el número de componentes, mejorando la fiabilidad general del sistema.
Salida de alarma: Proporciona señales de alarma tanto en el lado P como en el lado N para un fácil monitoreo y diagnóstico del estado del sistema.

Conversión y control de potencia: este módulo integra IGBT y circuitos de accionamiento relacionados para convertir la energía de CC en energía de CA de tres fases,suministro de energía de frecuencia y voltaje variables a cargas tales como motoresPor ejemplo, en los ascensores de tamaño pequeño y mediano, los motores de alta velocidad pueden utilizarse para el control de la velocidad del motor.el módulo 7MBP50RE120 ajusta con precisión la velocidad del motor en función del estado de funcionamiento del ascensor y los comandos de control, garantizando un movimiento fluido del ascensor.

Regeneración de energía y ahorro de energía: Cuando un motor está desacelerando o frenando, genera un exceso de energía.El módulo 7MBP50RE120 convierte esta energía en energía eléctrica y la devuelve a la red o la almacena para su uso posterior, mejorando así la eficiencia energética del sistema y logrando ahorros energéticos.

Protección: El módulo incorpora varias características de protección para garantizar el funcionamiento seguro de sí mismo y del sistema.Protección contra sobrecorriente (OC) que apaga rápidamente el circuito cuando la corriente excede el valor nominalLa protección contra cortocircuito (SC) responde rápidamente a fallas de cortocircuito, evitando el daño del equipo.Protección contra la baja tensión (UV) de la fuente de alimentación del conductor para apagar el módulo cuando la tensión de la fuente de alimentación del conductor sea demasiado baja, evitando el mal funcionamiento de los módulos debido a una tensión insuficiente.Protección contra sobre-temperatura (OH) controla directamente la temperatura de la unión IGBT y activa automáticamente la protección cuando la temperatura es demasiado alta, evitando el fallo del dispositivo debido al sobrecalentamiento.

Diagnóstico y alarma de fallas: el módulo 7MBP50RE120 proporciona señales de alarma tanto en el lado P como en el lado N. Cuando el módulo detecta una falla o anomalía, emite una señal de alarma correspondiente,permitir que el personal monitoree rápidamente el estado del sistema y realice el diagnóstico y la reparación de fallos.

Diseño del sistema simplificado: debido a que el módulo tiene circuitos integrados de controlador y protección, el diseño de los circuitos periféricos se simplifica en gran medida, reduciendo el número de componentes del circuito de control,Reducción de la complejidad y el coste del sistema, y mejorar la fiabilidad general del sistema.
