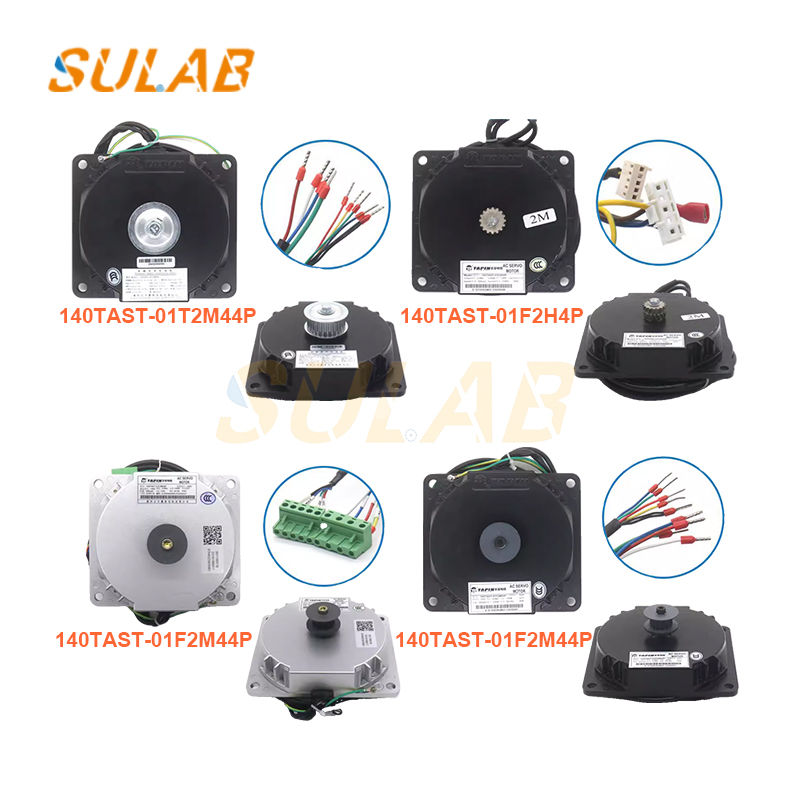

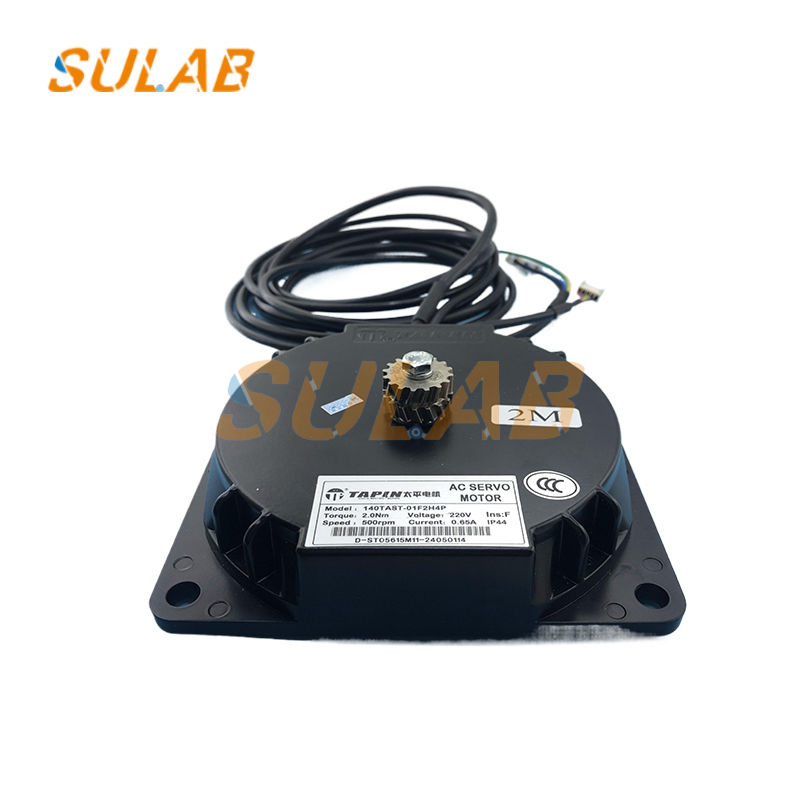

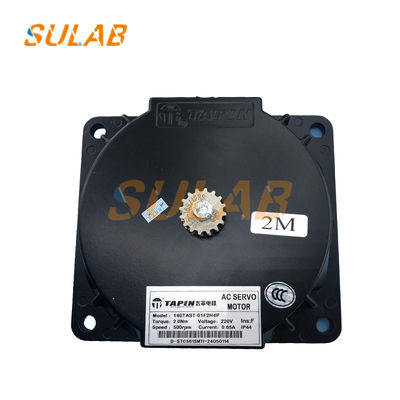

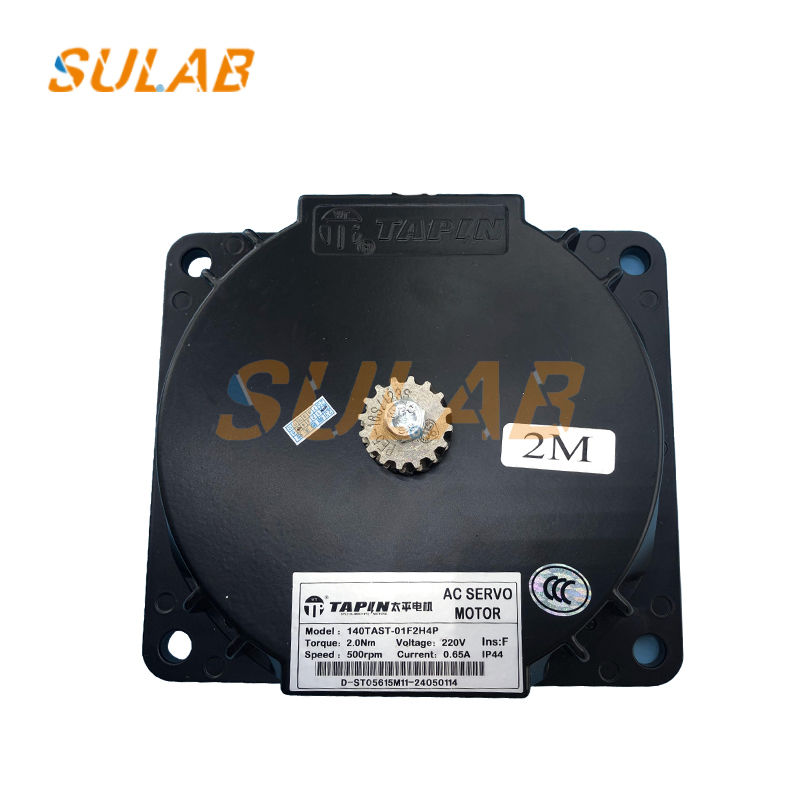

Motor de puerta síncrono de imán permanente para ascensor SULAB 140TAST-01F2H4P

Motor de puerta síncrono de imán permanente para ascensor, motor servo de CA, piezas de ascensor 140TAST-01F2H4P

Preparación previa a la instalación
Inspección del equipo: Inspeccione cuidadosamente el motor del operador de la puerta en busca de cualquier daño externo, como una carcasa deformada o una caja de conexiones dañada. Verifique las especificaciones en la placa de identificación del motor, incluido el voltaje y la potencia nominales, para asegurarse de que cumplan con los requisitos del sistema del operador de la puerta del ascensor.
Preparación de herramientas: Reúna las herramientas de instalación necesarias, como un destornillador eléctrico, una llave dinamométrica y un multímetro, así como cualquier material de instalación necesario, como pernos, tuercas, juntas y cables de conexión a tierra.
Verificación de la ubicación de la instalación: Seleccione una ubicación de instalación adecuada en función de las dimensiones del hueco del ascensor y la ubicación de apertura de la puerta para garantizar un funcionamiento suave del motor del operador de la puerta y evitar interferencias con otros componentes del ascensor.

Pasos de instalación
Instalación del soporte: Si el motor del operador de la puerta requiere un soporte para la instalación, primero asegure el soporte en la ubicación designada. Por ejemplo, si el soporte de montaje superior del coche del operador de la puerta se asegura a la ranura en C en la parte superior del coche con pernos, asegúrese de que los pernos estén apretados y el soporte esté seguro.
Instalación del motor: Instale el motor del operador de la puerta 140TAST-01F2H4P en el soporte y asegúrelo con los pernos apropiados. Al apretar los pernos, apriételos en un patrón diagonal para garantizar una instalación estable y una distribución uniforme de la fuerza.
Conexión de la transmisión: Si el motor del operador de la puerta está conectado a la puerta del ascensor a través de un dispositivo de transmisión como una correa, cadena o engranaje, el dispositivo de transmisión debe instalarse y ajustarse correctamente. Por ejemplo, al instalar una cadena, asegúrese de que la cadena esté correctamente tensada y engrane bien con la rueda dentada. Al instalar una correa, asegúrese de que la tensión de la correa sea moderada.
Cableado eléctrico: Conecte el cable de alimentación a los terminales de alimentación del motor de acuerdo con el diagrama de cableado del motor del operador de la puerta. Asegúrese de que el cableado sea correcto, seguro y cumpla con los requisitos de seguridad eléctrica. Al mismo tiempo, conecte el cable de señal del sistema de control del ascensor al terminal de señal del motor para garantizar una transmisión de señal adecuada.

Ajuste y calibración: Después de la instalación, ajuste la posición del motor de la puerta, asegurándose de que el riel guía del motor de la puerta sea paralelo al umbral de la puerta del coche. Use una plomada para asegurar la verticalidad del motor de la puerta. Si es necesario, use un enchufe para ajustar el paralelismo y la verticalidad, con una desviación de no más de 1 mm. Además, alinee el centro del motor de la puerta con el centro de entrada y salida del coche.
