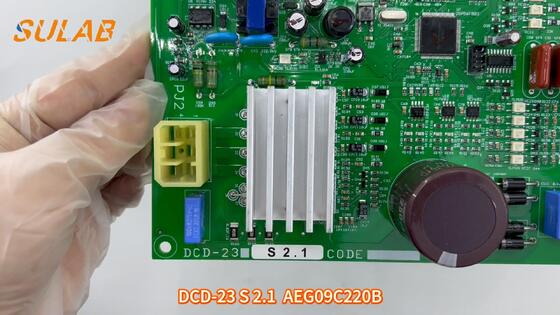

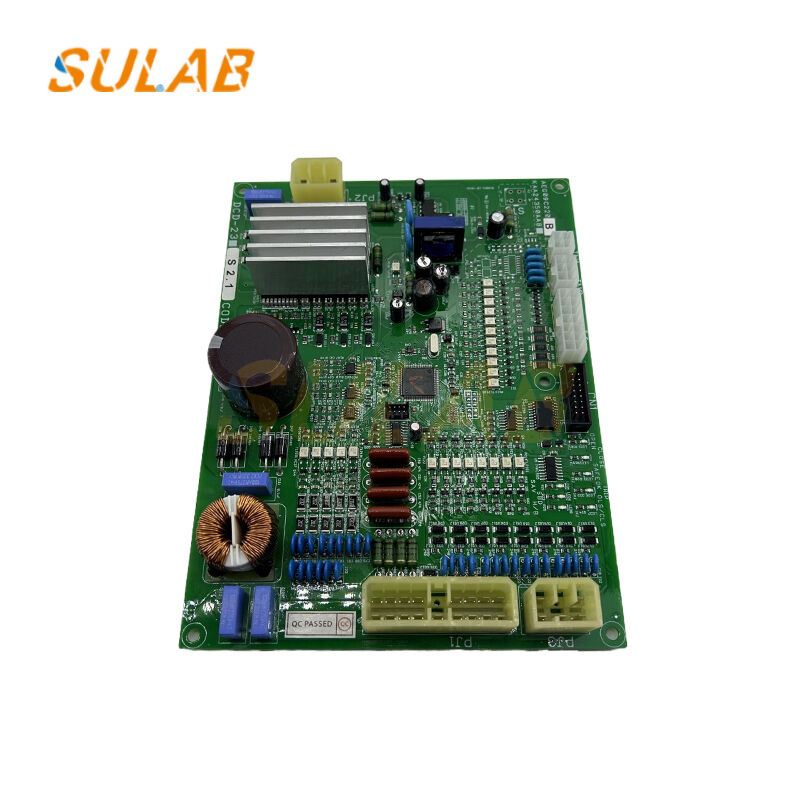

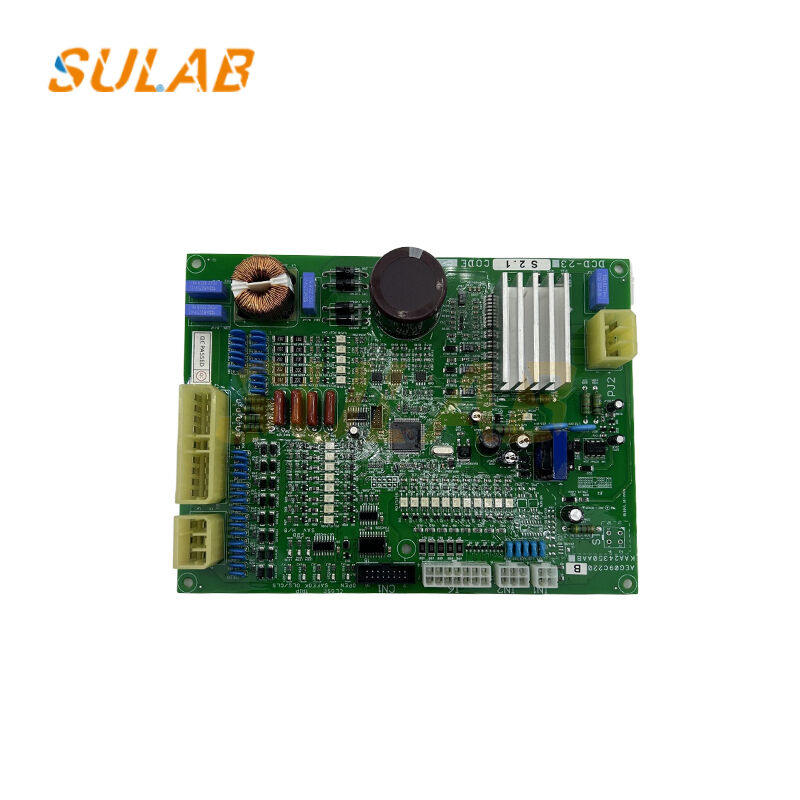

SIGMA DCD-23 S2.1 Tarjeta controladora para operador de puerta de ascensor con entrada de 24V CC y salida continua de 400W
-
Resaltar
PCB de control de ascensor SIGMA DCD-23 S2.1
,Tarjeta operadora de puerta con entrada de 24V CC
,Tarjeta controladora para operador de puerta de ascensor con salida continua de 400W
-
TipoTablero controlador del operador de puerta de ascensor
-
Nombre del productoPlaca controladora de operador de puerta de ascensor SIGMA DCD-23 S2.1
-
Tiempo de garantía6 meses
-
TransporteSolicitud de clientes, DHL TNT FEDEX UPS, entrega marítima
-
AplicaciónPiezas del ascensor
-
Tipo de negociofabricante
-
Palabras clavePCB para máquina de puerta LG-Sigma DCD-23 - Tablero de control de puerta de ascensor de alto rendim
-
Nombre de la marcaSIGMA
-
Número de modeloDCD-23 S2.1 AEG09C220B
-
Cantidad de orden mínima1
-
Tiempo de entrega3-5 días laborables
-
Condiciones de pagoD/A, D/P, T/T, Western Union, MoneyGram
SIGMA DCD-23 S2.1 Tarjeta controladora para operador de puerta de ascensor con entrada de 24V CC y salida continua de 400W
Tarjeta de Operador de Puerta SIGMA DCD-23 S2.1 - Pieza de Repuesto Original para Ascensor AEG09C220B
La Tarjeta de Operador de Puerta de Ascensor SIGMA DCD-23 S2.1 (Número de pieza AEG09C220B / KAA24350AAB) es un componente de control crítico diseñado para el funcionamiento preciso y fiable de los sistemas de puertas de ascensor. Esta PCB de alto rendimiento sirve como la unidad central de procesamiento para el control del motor de la puerta, asegurando secuencias de apertura y cierre de puertas suaves, seguras y eficientes en las instalaciones de ascensores LG-Sigma.
Diseñada con sofisticada tecnología de microprocesadores, la tarjeta DCD-23 se integra perfectamente con los sistemas de control de ascensores para gestionar perfiles de velocidad de la puerta, retroalimentación de posición, control de par y monitorización de seguridad. Su diseño robusto y su fiabilidad probada la convierten en una pieza de repuesto esencial para proyectos de mantenimiento y modernización.
| Número de Modelo | DCD-23 S2.1 |
|---|---|
| Números de Pieza | AEG09C220B, KAA24350AAB |
| Tipo de Tarjeta | PCB de Control del Operador de Puerta |
| Método de Control | Control de Inversor VVVF con Retroalimentación de Posición |
| Voltaje de Entrada | 24V DC ±10% (Circuito de Control) / 110-220V AC (Circuito de Potencia) |
| Potencia de Salida | 400W Continuos, 800W Pico (3 seg) |
| Salidas de Control | AC trifásico 0-230V, 0-120Hz |
| Entradas de Señal | Sensor de zona de puerta, retroalimentación del codificador, borde de seguridad, cortina de luz |
| Interfaz de Comunicación | RS485 para la integración del controlador del ascensor |
| Temperatura de Funcionamiento | -10°C a +60°C |
| Grado de Protección | IP20 (tarjeta de control), IP54 cuando se instala en una carcasa |
| Dimensiones | 200mm × 150mm × 40mm (L×A×H) |
| Peso | 0.68 kg |
| Certificaciones | CE, UL 508, ISO9001 |
Adecuado para:
- Ascensores LG-Sigma DSS, DI/DS series
- Operadores de puerta: modelos SAV1, SBD1, SDC, SDC-V
- Sistemas de puertas de rellano con motores de inducción AC o PM
- Nuevas instalaciones y proyectos de modernización
Modelos de Ascensores Compatibles:
- Serie SIGMA DSS-1, DSS-2
- Ascensores comerciales LG DI, DS
- Aplicaciones personalizadas con sistemas de puertas SIGMA
- Montaje: Instalar en posición vertical con ventilación adecuada (espacio libre mínimo de 50 mm)
- Cableado: Siga el diagrama de cableado suministrado con la tarjeta; asegúrese de una correcta conexión a tierra
- Configuración de Parámetros: Utilice el servidor DOA-100 o el Kit de Herramientas SVC (versión de software 2.1 o superior)
- Auto-ajuste del Motor: Requerido en la primera instalación para un rendimiento óptimo
- Pruebas de Seguridad: Realice una prueba completa de funcionamiento de la puerta según las normas EN81 antes de la puesta en marcha
