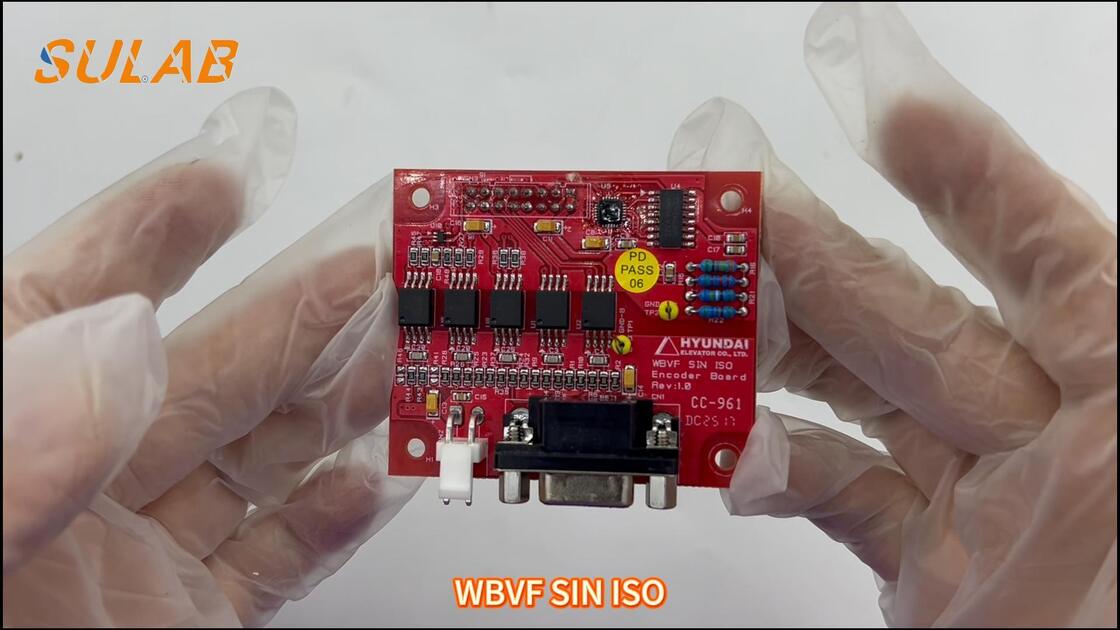

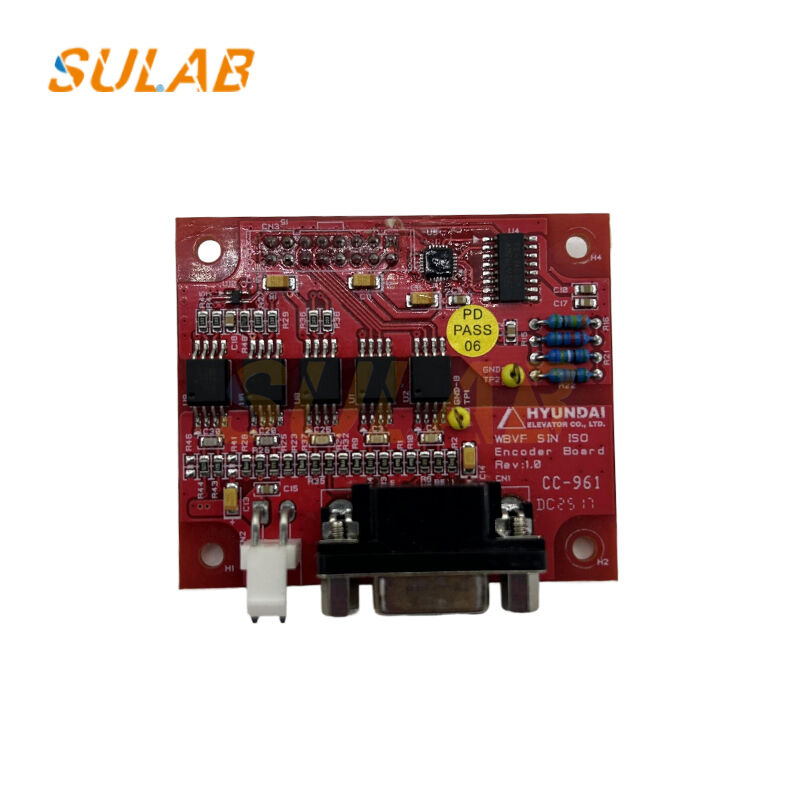

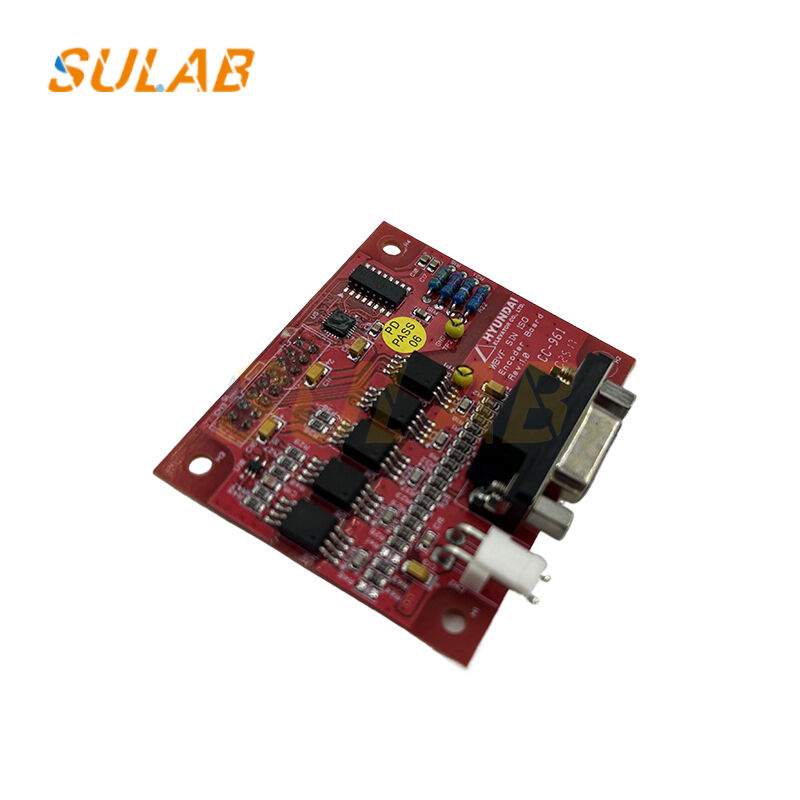

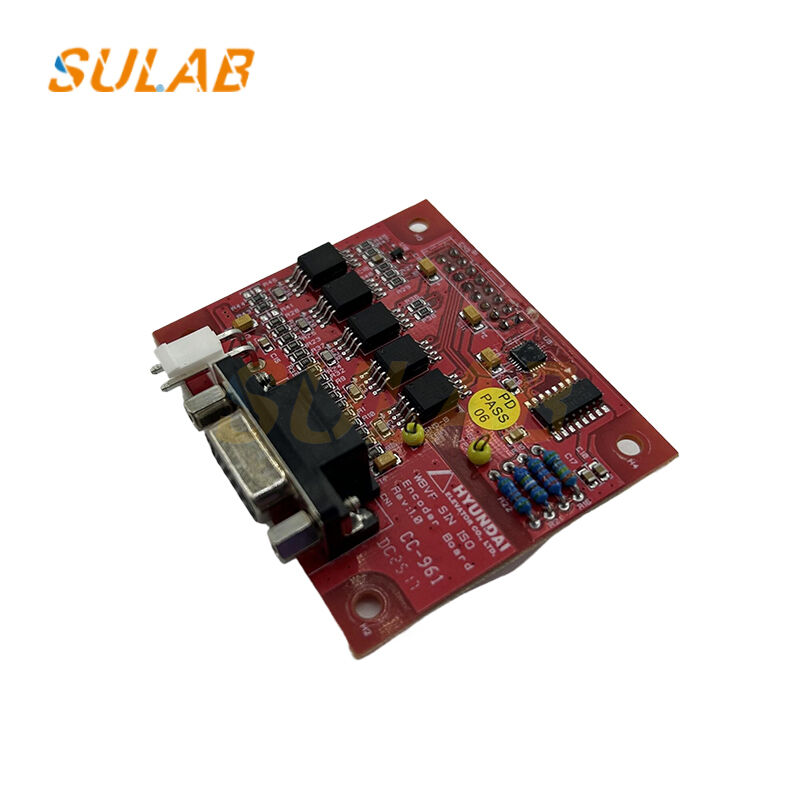

La Placa Inversora Hyundai WBVF (Certificada SIN ISO) es un componente de control crítico diseñado para sistemas de ascensores Hyundai, sirviendo como el controlador principal tanto para los motores del operador de puertas como para los motores de tracción principales. Esta PCB de control VVVF (Voltaje Variable Frecuencia Variable) de alto rendimiento garantiza un funcionamiento suave, eficiente energéticamente y preciso de los mecanismos de las puertas del ascensor y del movimiento de la cabina.
Fabricada según los estrictos estándares de calidad de Hyundai y procesos de producción con certificación ISO, la placa WBVF integra tecnología avanzada de control vectorial, diagnósticos de fallas en tiempo real y características de seguridad integrales. Está diseñada para un reemplazo sin problemas en instalaciones Hyundai existentes y es totalmente compatible con una amplia gama de modelos de ascensores Hyundai, asegurando un tiempo de inactividad mínimo durante proyectos de mantenimiento o modernización.
| Especificaciones Técnicas | ||
|---|---|---|
| Características Eléctricas | Suministro de Energía de Entrada | 3 fases 380-480V AC ±10% | 50/60Hz |
| Voltaje de Control | 24V DC ±15% | Requiere fuente de alimentación aislada | |
| Voltaje de Salida | 0-480V AC trifásico | Controlado por PWM | |
| Frecuencia de Salida | 0-120Hz | Modo de control vectorial | |
| Corriente Nominal | 15A continuo | 25A pico (3 segundos) | |
| Potencia Nominal | 7.5kW @ 400V | Para motores de hasta 10HP | |
| Especificaciones Mecánicas | Dimensiones | 185mm × 125mm × 45mm (L×A×H) | Excluyendo conectores |
| Peso | 0.85 kg | Peso neto | |
| Método de Montaje | 4 × orificios de montaje M4 | Soportes para PCB incluidos | |
| Material de la Placa | FR-4, grosor de 2.4mm | Clasificado para alta temperatura | |
| Grado de Componente | Industrial (-40°C a +105°C) | Vida útil extendida | |
Adecuado para Modelos de Ascensores Hyundai:
Aplicaciones:
P1: ¿Cómo identifico la placa PCB de ascensor de reemplazo correcta?
Para identificar una placa PCB de ascensor de reemplazo, verifique el número de pieza original, la revisión de hardware, las marcas de la placa y el modelo del controlador del ascensor. Fotos claras de ambos lados de la PCB pueden ayudar a distinguir diferentes versiones.
P2: ¿Pueden ser intercambiables las placas PCB de ascensor con números de pieza similares?
No necesariamente. Las placas PCB de ascensor con números de pieza similares pueden diferir en revisiones de hardware, firmware, diseños de conectores o protocolos de comunicación. La compatibilidad debe verificarse con el sistema de ascensor existente.
P3: ¿Requiere una placa PCB de ascensor de reemplazo programación?
Algunas placas PCB de reemplazo requieren configuración de firmware, ajustes de parámetros o programación específica del sistema. Otras pueden contener ya el software requerido. El procedimiento correcto depende del modelo de la PCB y su función en el sistema de control del ascensor.
P4: ¿Se puede reemplazar una placa PCB de ascensor defectuosa sin cambiar el sistema de control completo?
En algunos casos, se puede reemplazar una PCB individual si el reemplazo es compatible con el controlador, firmware, cableado y componentes conectados existentes. Un técnico calificado debe confirmar la falla antes de decidir el reemplazo.
P5: ¿Qué información debo proporcionar al buscar una placa PCB de ascensor de reemplazo?
Por favor, proporcione el número de pieza original de la PCB, la revisión de hardware, el modelo del ascensor, fotos claras de la placa y la cantidad requerida. SULAB puede ayudar a revisar estos detalles y verificar las opciones de reemplazo disponibles.
