Pintura de circuito impreso con conexión y control PWM sinusoidal

Nombre de la marca: OTIS
Número de modelo: GAA24350BP1 AT120
Cantidad de orden mínima: 1
Tiempo de entrega: 3-5 días laborables
Condiciones de pago: D/A, D/P, T/T, Western Union,
Consulta ahora
Obtener una cita
Presupuesto
Características destacadas

Inversor de puertas OTIS original

,

PCB de transmisión VVVF de conexión por conexión

,

Operador de puertas de ascensor sinusoidal PWM

Tipo:
GAA24350BP1 AT120
Nombre del producto:
Inversor de puerta GAA24350BP1 AT120
Transporte:
Solicitud de clientes, DHL TNT FEDEX UPS, entrega marítima
Solicitud:
Piezas del ascensor
Tipo de negocio:
Fabricante
Palabras clave:
Piezas del ascensor, seguridad del ascensor, inversor de puerta GAA24350BP1 AT120
Embalaje:
Embalado en cartón
Descripción del Producto

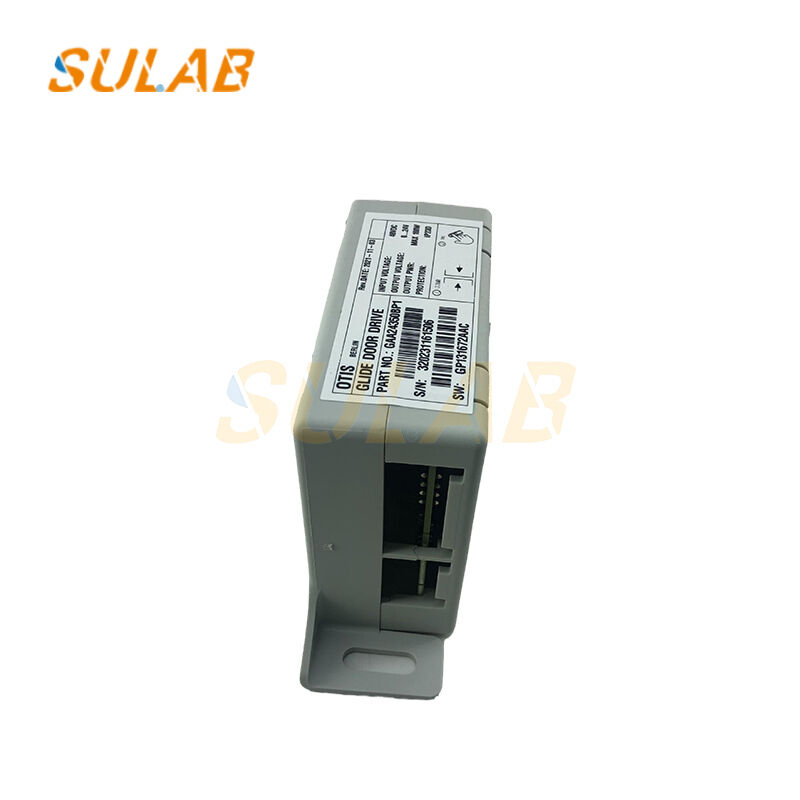

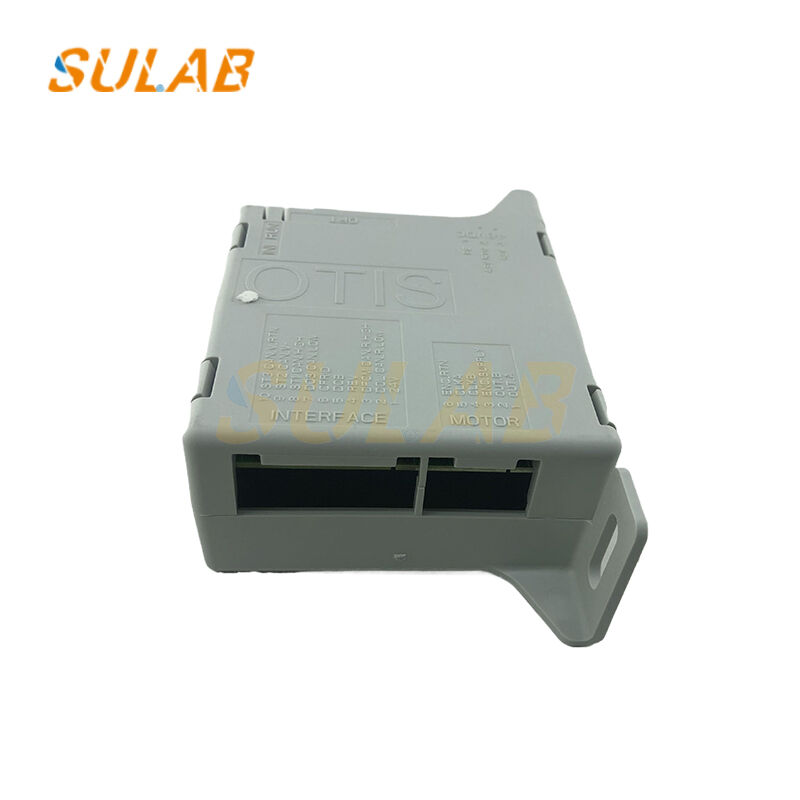

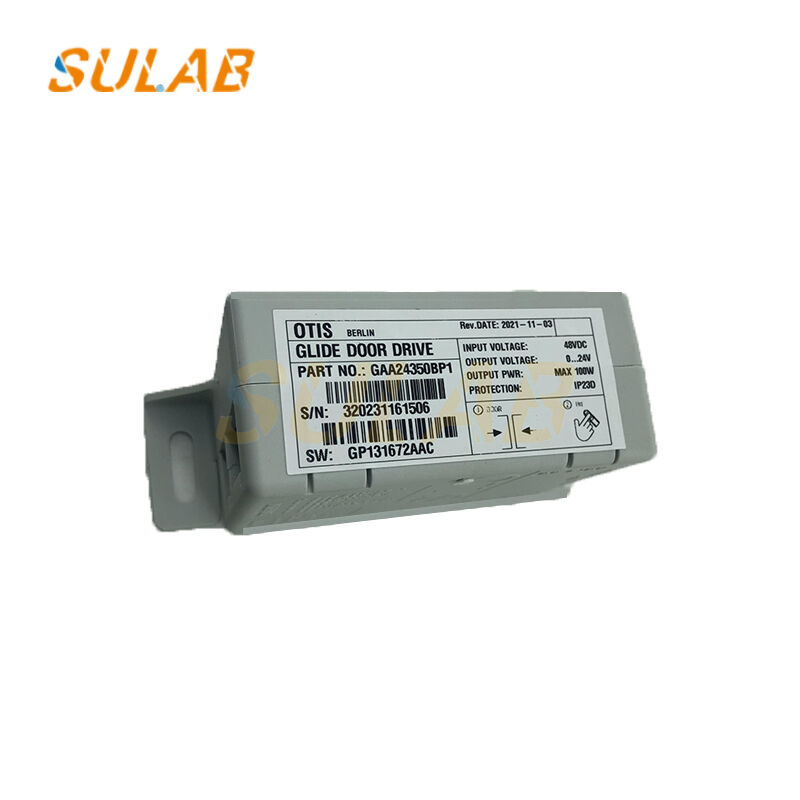

GAA24350BP1 AT120 Inversor de Puerta – Placa de Circuito Impreso (PCB) de Accionamiento VVVF de Ascensor OTIS Genuino

El GAA24350BP1 es una placa inversora de puerta OTIS AT120 genuina y completamente nueva que ofrece un control VVVF suave y silencioso para los operadores de puertas OTIS AT120. Conexión plug-and-play con el cableado existente, reemplaza las unidades defectuosas en ascensores de pasajeros con capacidades de 320 kg a 2.500 kg y admite puertas de apertura lateral y central.

Especificaciones Técnicas
Número de pieza GAA24350BP1
Función Inversor VVVF para operador de puerta
Voltaje de entrada 230 VCA ±10%, 50/60 Hz
Potencia de salida 0,4 kW (máx.)
Modo de control PWM sinusoidal, vector de bucle cerrado
Protecciones Sobrecorriente, sobretemperatura, cortocircuito, fallo del codificador
Alimentación del codificador 5 V / 12 V opcional
Temperatura de funcionamiento -10 °C a +55 °C
Montaje Carril DIN de ajuste a presión o separadores M4
Dimensiones 180 mm × 130 mm × 65 mm
Peso 0,7 kg
Certificación CE, reconocido por UL, ISO 9001
Características clave
  • 100% OEM – huella y diseño de conectores idénticos
  • Firmware flash – actualizable en campo a través de la herramienta de servicio OTIS
  • Arranque/parada silenciosos – reduce el ruido de la puerta< 50 dB
  • Puerto de codificador universal – admite retroalimentación TTL o resolver
  • Listo en stock – se envía en 24 horas a todo el mundo
Instalar solo por técnicos certificados; verificar el tipo de codificador antes de encender.

Preguntas frecuentes sobre placas de circuito impreso para ascensores

P1: ¿Cómo identifico la placa de circuito impreso de repuesto correcta para un ascensor?
Para identificar una placa de circuito impreso de repuesto para un ascensor, verifique el número de pieza original, la revisión de hardware, las marcas de la placa y el modelo del controlador del ascensor. Fotos claras de ambos lados de la PCB pueden ayudar a distinguir diferentes versiones.

P2: ¿Pueden ser intercambiables las placas de circuito impreso de ascensores con números de pieza similares?
No necesariamente. Las placas de circuito impreso de ascensores con números de pieza similares pueden diferir en revisiones de hardware, firmware, diseños de conectores o protocolos de comunicación. La compatibilidad debe verificarse con el sistema de ascensor existente.

P3: ¿Requiere programación una placa de circuito impreso de ascensor de repuesto?
Algunas placas de circuito impreso de repuesto requieren configuración de firmware, ajustes de parámetros o programación específica del sistema. Otras pueden contener ya el software necesario. El procedimiento correcto depende del modelo de la PCB y su función en el sistema de control del ascensor.

P4: ¿Se puede reemplazar una placa de circuito impreso de ascensor defectuosa sin cambiar el sistema de control completo?
En algunos casos, se puede reemplazar una PCB individual si el repuesto es compatible con el controlador, firmware, cableado y componentes conectados existentes. Un técnico cualificado debe confirmar el fallo antes de decidir el reemplazo.

P5: ¿Qué información debo proporcionar al buscar una placa de circuito impreso de ascensor de repuesto?
Por favor, proporcione el número de pieza original de la PCB, la revisión de hardware, el modelo del ascensor, fotos claras de la placa y la cantidad requerida. SULAB puede ayudar a revisar estos detalles y verificar las opciones de repuesto disponibles.
