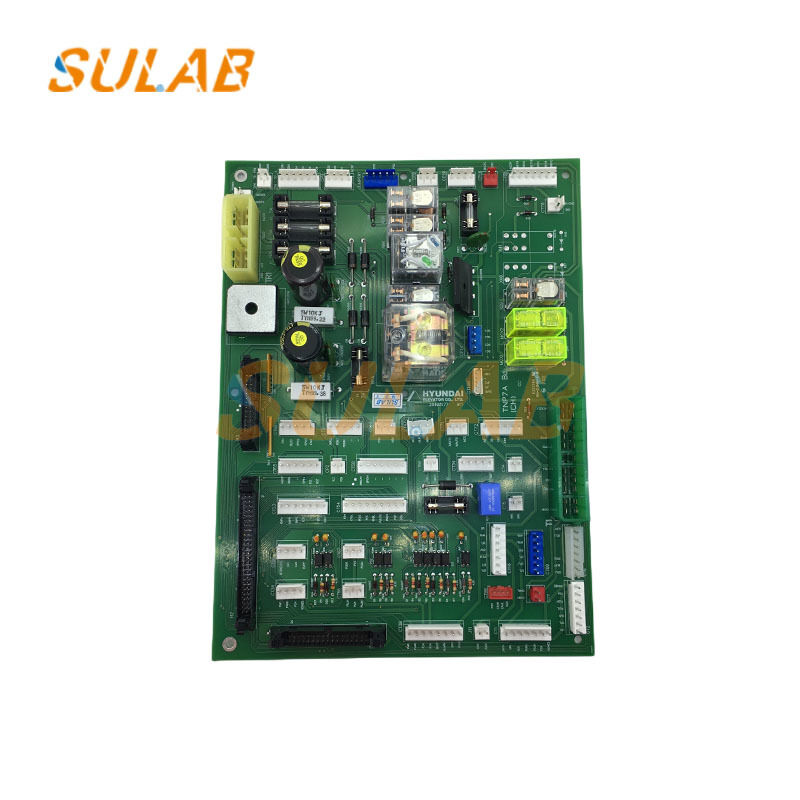

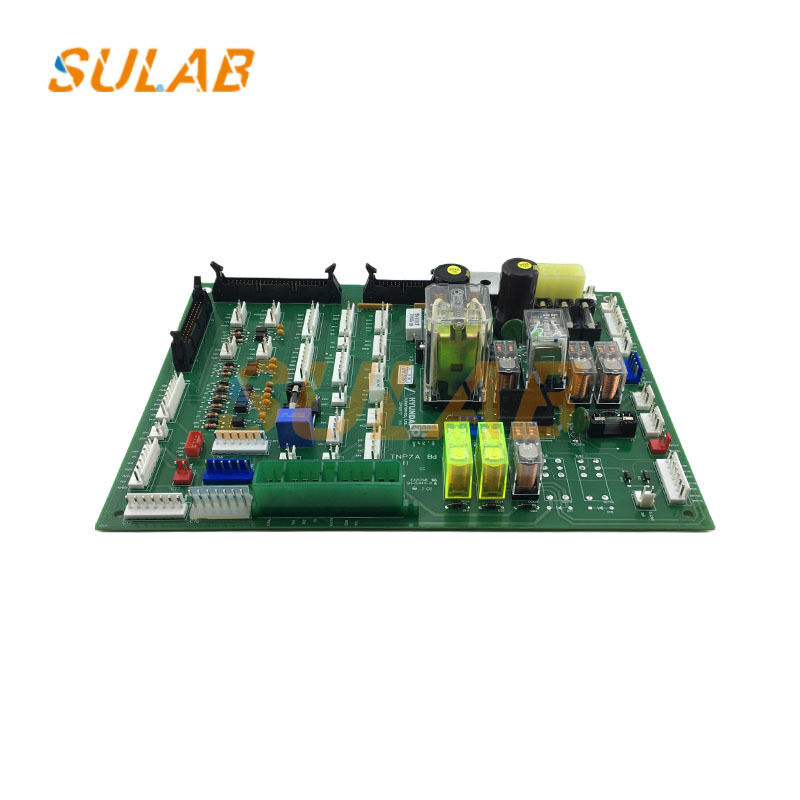

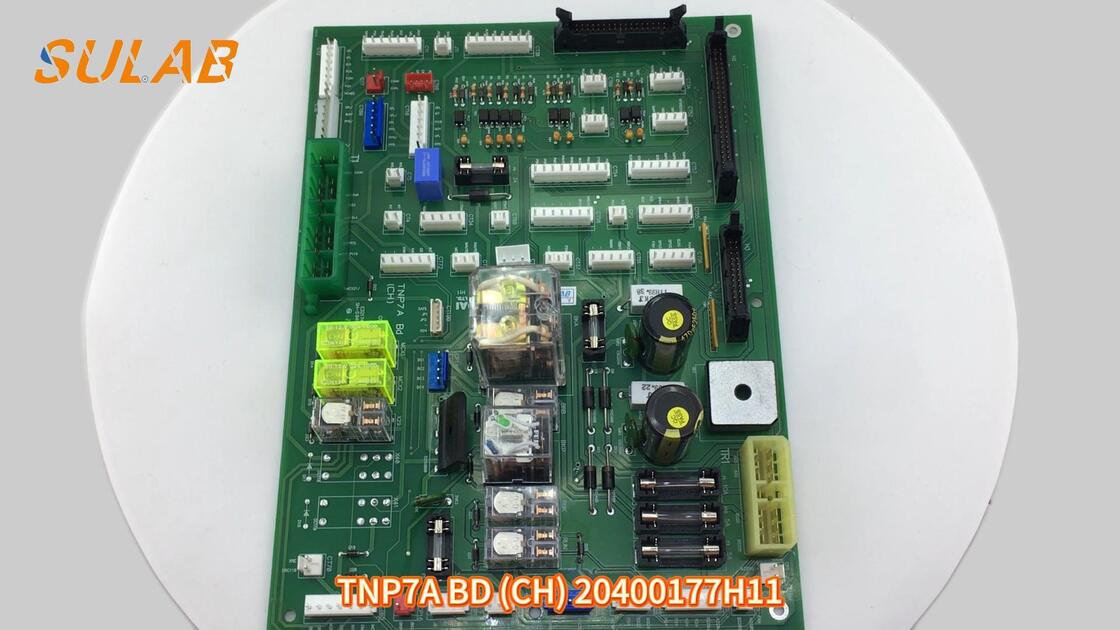

Placa de relé de gabinete de control Hyundai Elevator PCB TNP7A BD (CH) 20400177H11
Placa de circuito impreso (PCB) Hyundai para elevador, nueva y compatible con OEM. El modelo TNP7A BD (CH) 20400177H11 actúa como la placa de relé central dentro del gabinete de control, manejando todas las señales lógicas de bajo voltaje entre el controlador y el sistema de accionamiento. Garantía de 1 año, plazo de entrega de 7 días, envío global.
Características Principales
- 100% compatible con sistemas Hyundai TNP7A BD (CH)
- Contactos chapados en oro para una conmutación fiable de hasta 3 A / 250 V CA
- Sustrato FR-4 ignífugo, rango de operación de -20 °C ~ +85 °C
- Cada placa se prueba ICT y se somete a rodaje antes del envío
- Reemplazo directo, sin necesidad de cambios de software
Especificaciones Técnicas
| Número de parte |
20400177H11 |
| Modelo en serigrafía |
TNP7A BD (CH) |
| Tamaño de la PCB |
170 mm × 130 mm × 1.6 mm |
| Capas de cobre |
Doble cara, 35 µm |
| Cantidad de relés |
8 × 12 VCC SPDT (Omron G2R-1-E) |
| Voltaje de entrada |
12 VCC ±5 % |
| Potencia máxima de conmutación |
750 VA, 90 W |
| Tipo de conector |
Terminal de tornillo enchufable, paso de 5.08 mm |
| Protección |
Diodo de polaridad inversa, indicadores LED de estado |
| Humedad de operación |
20 % ~ 90 % HR sin condensación |
| Certificación |
Cumple con CE y RoHS |
Paquete y Envío
Bolsa antiestática + caja de espuma + cartón de exportación
UPS / DHL / FedEx express, 3-7 días en todo el mundo
Garantía y Soporte
Garantía funcional de 12 meses; soporte técnico por correo electrónico en 12 horas.
Preguntas Frecuentes sobre Placas PCB de Elevadores
P1: ¿Cómo identifico la placa PCB de elevador de reemplazo correcta?
Para identificar una placa PCB de elevador de reemplazo, verifique el número de pieza original, la revisión del hardware, las marcas de la placa y el modelo del controlador del elevador. Fotos claras de ambos lados de la PCB pueden ayudar a distinguir diferentes versiones.
P2: ¿Pueden las placas PCB de elevador con números de pieza similares ser intercambiables?
No necesariamente. Las placas PCB de elevador con números de pieza similares pueden diferir en revisiones de hardware, firmware, diseños de conectores o protocolos de comunicación. La compatibilidad debe verificarse con el sistema de elevador existente.
P3: ¿Requiere una placa PCB de elevador de reemplazo programación?
Algunas placas PCB de reemplazo requieren configuración de firmware, ajustes de parámetros o programación específica del sistema. Otras pueden contener ya el software requerido. El procedimiento correcto depende del modelo de la PCB y su función en el sistema de control del elevador.
P4: ¿Se puede reemplazar una placa PCB de elevador defectuosa sin cambiar el sistema de control completo?
En algunos casos, se puede reemplazar una PCB individual si el reemplazo es compatible con el controlador, firmware, cableado y componentes conectados existentes. Un técnico calificado debe confirmar la falla antes de decidir el reemplazo.
P5: ¿Qué información debo proporcionar al buscar una placa PCB de elevador de reemplazo?
Por favor, proporcione el número de pieza original de la PCB, la revisión del hardware, el modelo del elevador, fotos claras de la placa y la cantidad requerida. SULAB puede ayudar a revisar estos detalles y verificar las opciones de reemplazo disponibles.
