LG Moderno de ascensor de la placa de accionamiento del ascensor DPP-131 AEG02C267 con el control de accionamiento de la máquina de tracción y la interacción de señales

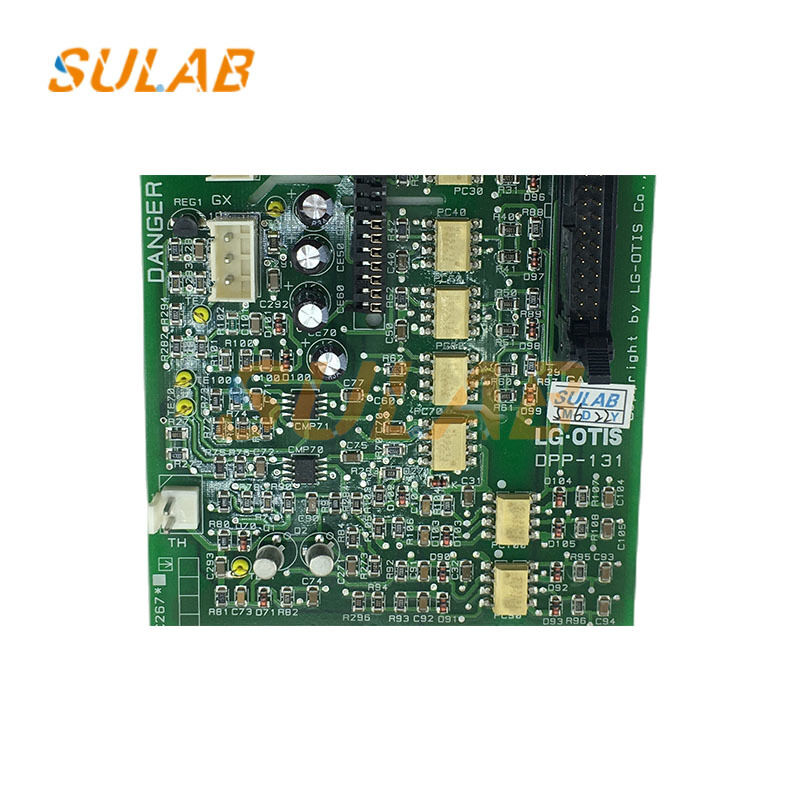

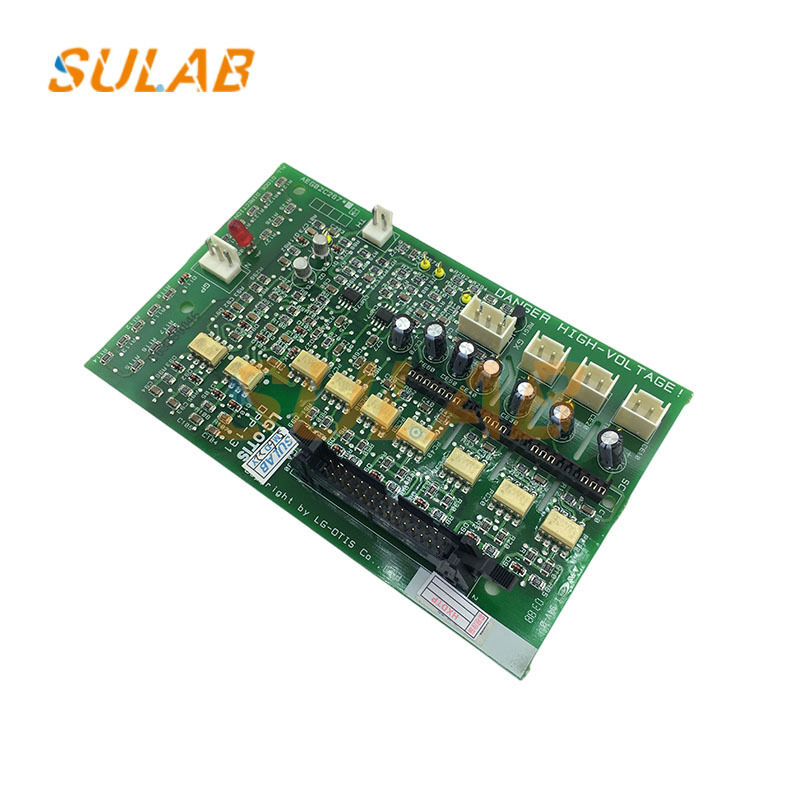

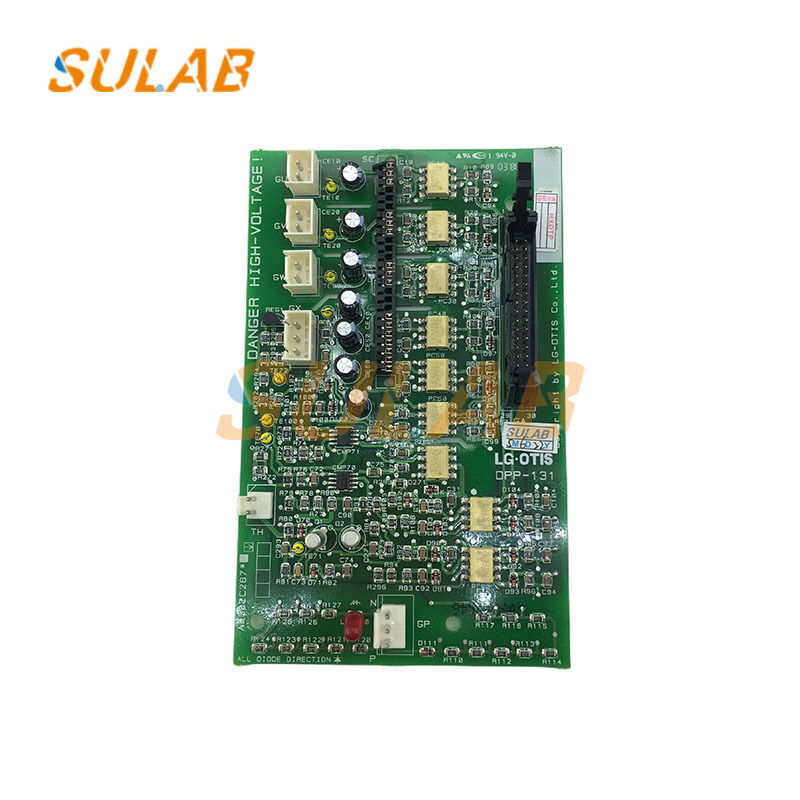

Diseño de la placa de accionamiento del elevador LG Modern Lift, módulo de placa PCB del elevador, placa de control del elevador  DPP-131 AEG02C267

Funciones principales

Control de accionamiento de la máquina de tracción: Utiliza una fuente de alimentación de frecuencia variable compatible para regular la velocidad y el par de la máquina de tracción, asegurando transiciones suaves entre el arranque, la aceleración, la velocidad constante, la desaceleración y las paradas del elevador, satisfaciendo las necesidades operativas entre diferentes pisos.

Interacción de señales y ejecución de comandos: Recibe comandos operativos del sistema de control principal del elevador, como señales de llamada y señales de piso, al mismo tiempo que proporciona retroalimentación sobre el estado operativo del inversor y el motor, asegurando la operación coordinada de todos los componentes.

Monitoreo y protección del estado operativo: Monitorea parámetros como voltaje, corriente y temperatura durante la operación del elevador en tiempo real, proporcionando múltiples funciones de protección, incluyendo protección contra sobrecorriente, sobretensión, sobrecarga y sobrecalentamiento. Apaga rápidamente el elevador en caso de anomalías, garantizando una operación segura.

Eficiencia operativa y confort mejorados: A través del control preciso de frecuencia variable, reduce el consumo de energía durante la operación del elevador, minimiza la vibración y el ruido, y mejora la comodidad de los pasajeros.

Principio de funcionamiento

Rectificación y filtrado: Convierte la alimentación de CA trifásica de entrada en alimentación de CC y reduce la ondulación en la alimentación de CC a través de un circuito de filtrado, proporcionando una alimentación de CC estable para la etapa del inversor posterior.

Inversor: De acuerdo con las instrucciones del sistema de control principal, la alimentación de CC se invierte en alimentación de CA trifásica con frecuencia y voltaje ajustables utilizando dispositivos de potencia como IGBT, alimentando el motor de la máquina de tracción.

Operación de lógica de control: El microprocesador en la placa realiza operaciones de lógica de control como velocidad y par en función del estado operativo y las instrucciones del elevador, emitiendo señales de control correspondientes para ajustar la salida del circuito del inversor, logrando una regulación precisa de la velocidad.

Retroalimentación y ajuste: Obtiene información como la velocidad y la posición de la máquina de tracción a través de dispositivos de retroalimentación como codificadores, la compara con los valores establecidos y ajusta la salida en tiempo real para garantizar la precisión y la estabilidad de la operación del elevador.
