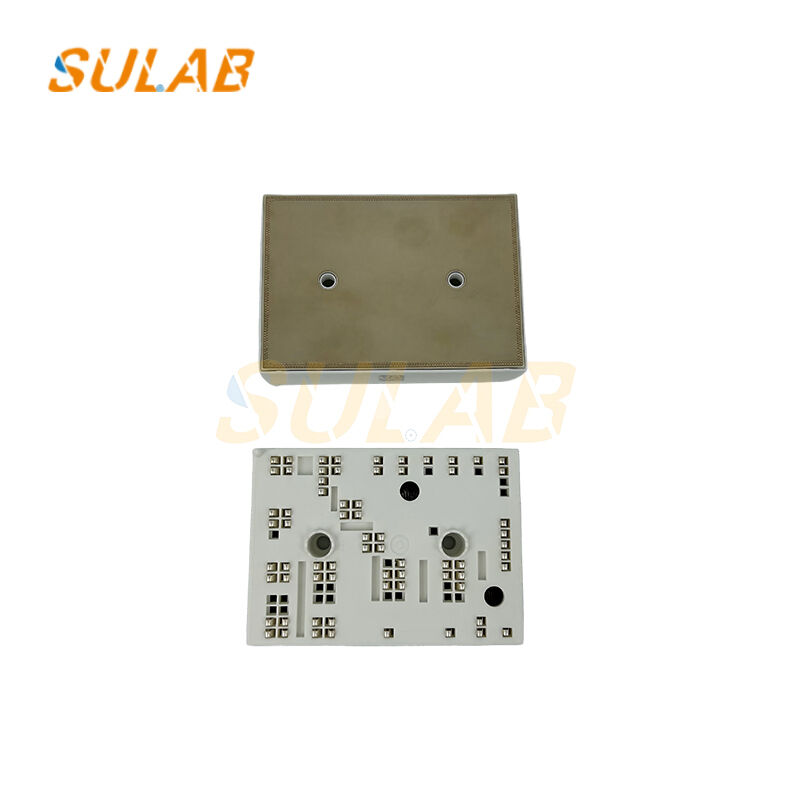

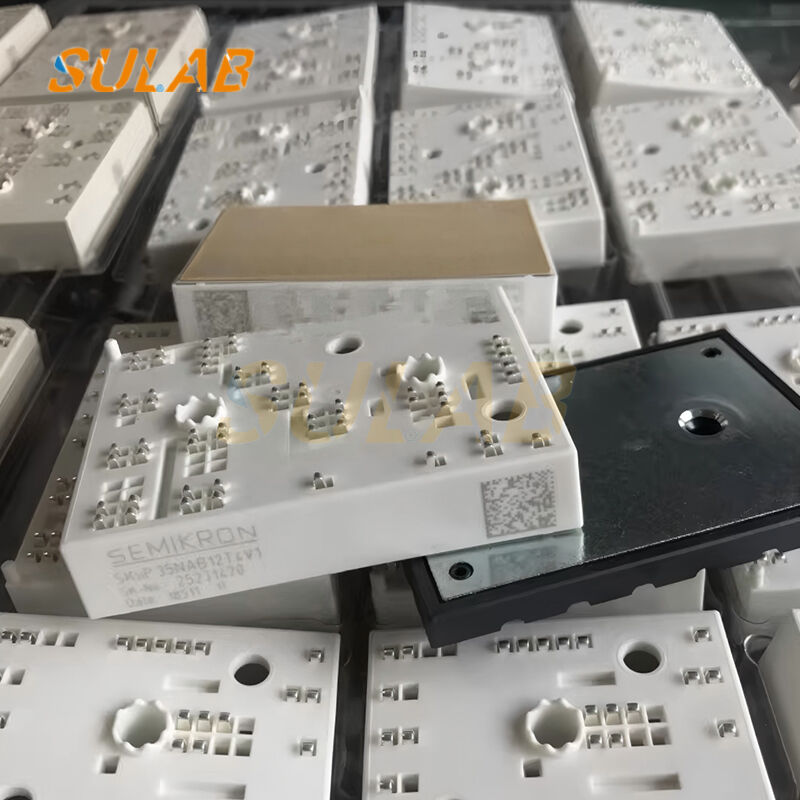

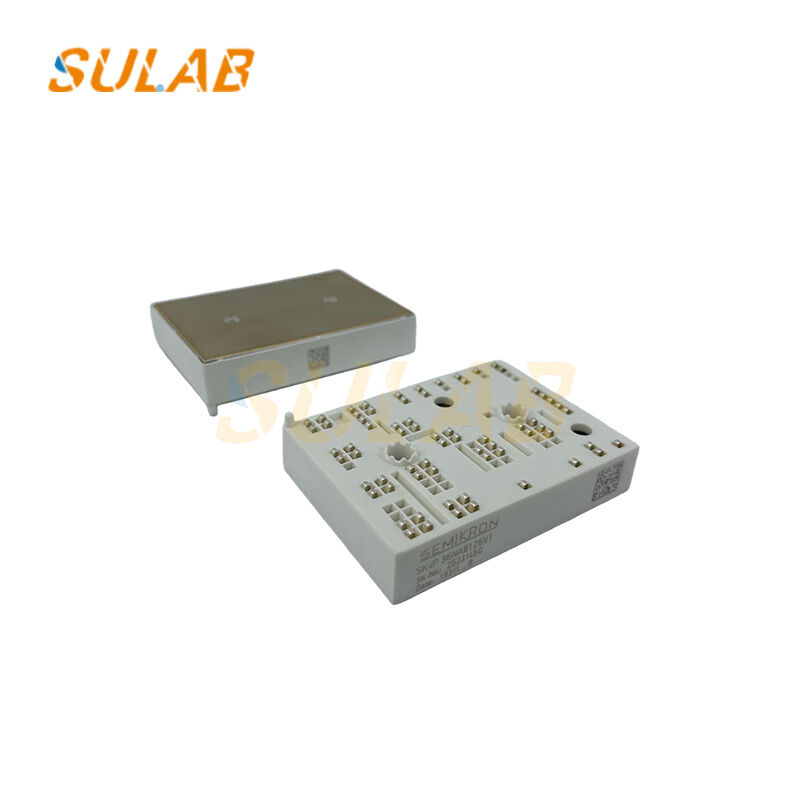

Semikron SKiiP 36NAB126V1 Módulo IGBT inteligente 1200 V 70 A 18.5 kW MiniSKiiP 3 para las unidades de ascensor
-
Resaltar
Modulo IGBT de 1200 V
,70 Un módulo de energía inteligente
,18.5 kW MiniSKiiP 3
-
Tipo36NAB126V1
-
Nombre del productoMódulo IGBT inteligente Semikron SKiiP 36NAB126V1
-
Aplicablepiezas de ascensor,Equipo de ascensor,General para piezas de escaleras mecánicas,Elevador de pasajer
-
TransporteSolicitud de clientes, DHL TNT FEDEX UPS, entrega marítima
-
Tipo de negocioFabricante
-
EmbalajeEmbalado en cartón
-
Número de modelo36NAB126V1
-
Cantidad de orden mínima1
-
Tiempo de entrega3-5 días laborables
-
Condiciones de pagoD/A, D/P, T/T, Unión Occidental
Semikron SKiiP 36NAB126V1 Módulo IGBT inteligente 1200 V 70 A 18.5 kW MiniSKiiP 3 para las unidades de ascensor
Módulo IGBT inteligente Semikron SKiiP 36NAB126V1 1200 V 70 A 18,5 kW MiniSKiiP 3
Módulo de potencia inteligente listo para montar que combina un puente IGBT 3 (Trench) trifásico de 1200 V / 70 A, diodos de rueda libre CAL suaves y un controlador de puerta integrado en un único sustrato MiniSKiiP 3 de montaje en PCB.
Características principales
- La tecnología de contacto por resorte elimina las juntas de soldadura, aumenta la resistencia a la vibración y reduce a la mitad el tiempo de montaje
- Ideal para accionamientos de motor de 18,5 kW, inversores solares/UPS y convertidores de potencia de alta frecuencia
- Paquete reconocido por UL (archivo E63532), térmicamente optimizado de 82 × 59 × 16 mm
- Se adapta a los disipadores de calor MiniSKiiP estándar con montaje a presión o con tornillos en segundos
- Reemplazo directo para las variantes SKiiP 36NAB126V1-M01 / -M20
- Compatible con versiones anteriores con diseños de accionamiento de puerta y snubber existentes
Especificaciones técnicas
| Número de pieza | SKiiP 36NAB126V1 |
|---|---|
| Fabricante | Semikron-Danfoss |
| Tecnología de chip | IGBT 3 Trench + diodo CAL |
| VCES | 1200 V |
| IC cont / ICRM | 70 A / 350 A (10 ms) |
| Pout (típ.) | 18,5 kW |
| Topología | Puente trifásico (CIB) |
| Controlador integrado | Sí, accionamiento de puerta de puente completo |
| Aislamiento | Sustrato cerámico de 2,5 kV RMS |
| Tensión de alimentación | 15 V (lógica) |
| Frecuencia de conmutación | ≤ 20 kHz |
| Temperatura de funcionamiento | -40 °C … +125 °C (Tj) |
| Dimensiones | 82 mm × 59 mm × 16 mm |
| Montaje | Ajuste a presión o tornillos M3 |
| Peso | 162 g |
| Aprobaciones | UL E63532, RoHS |
Este módulo de potencia inteligente está diseñado para aplicaciones industriales de alta fiabilidad que requieren un rendimiento robusto y una instalación rápida.
