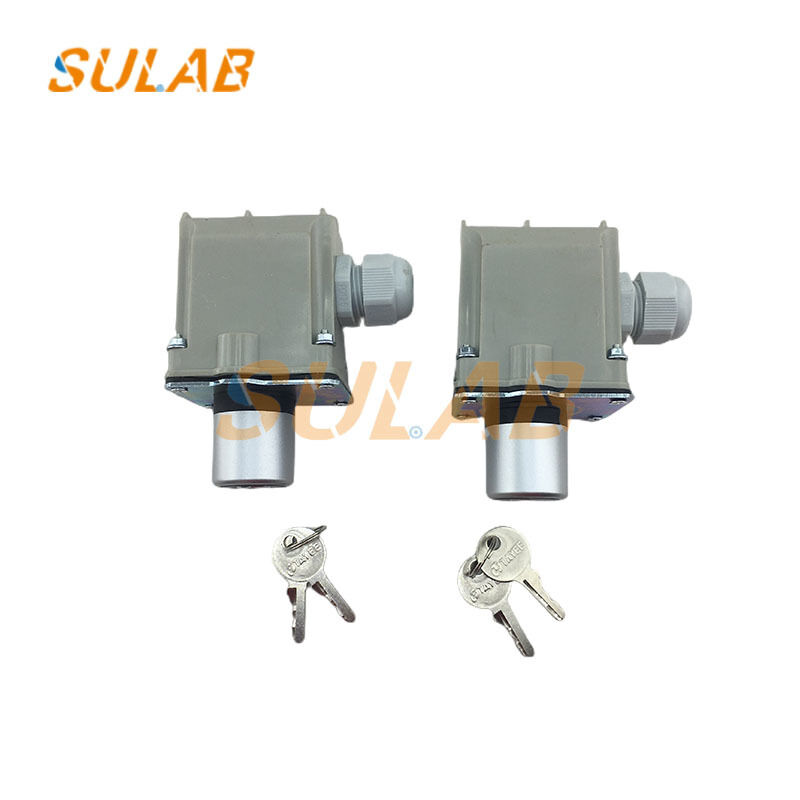

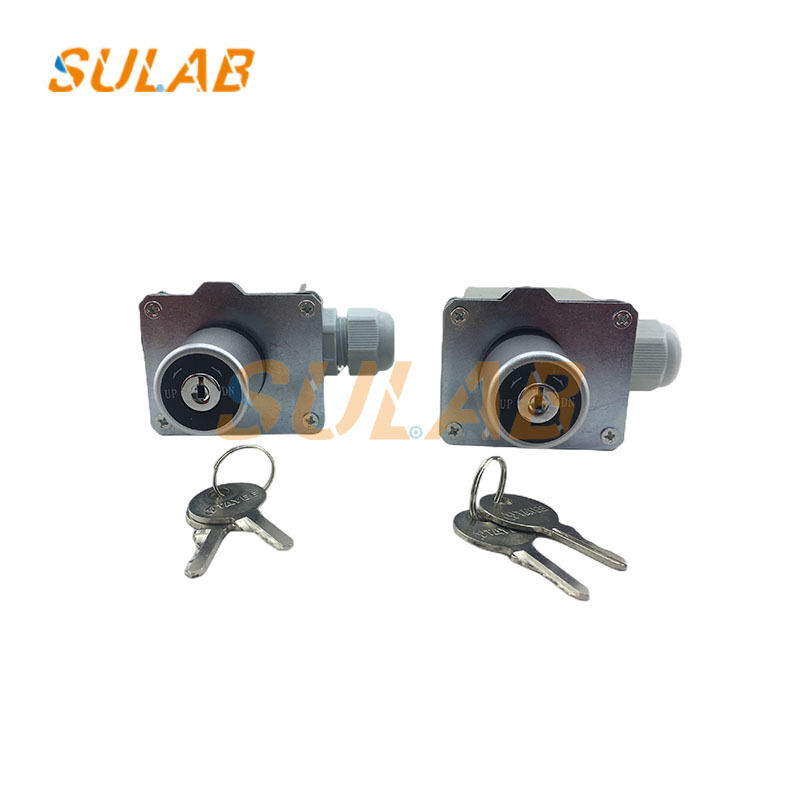

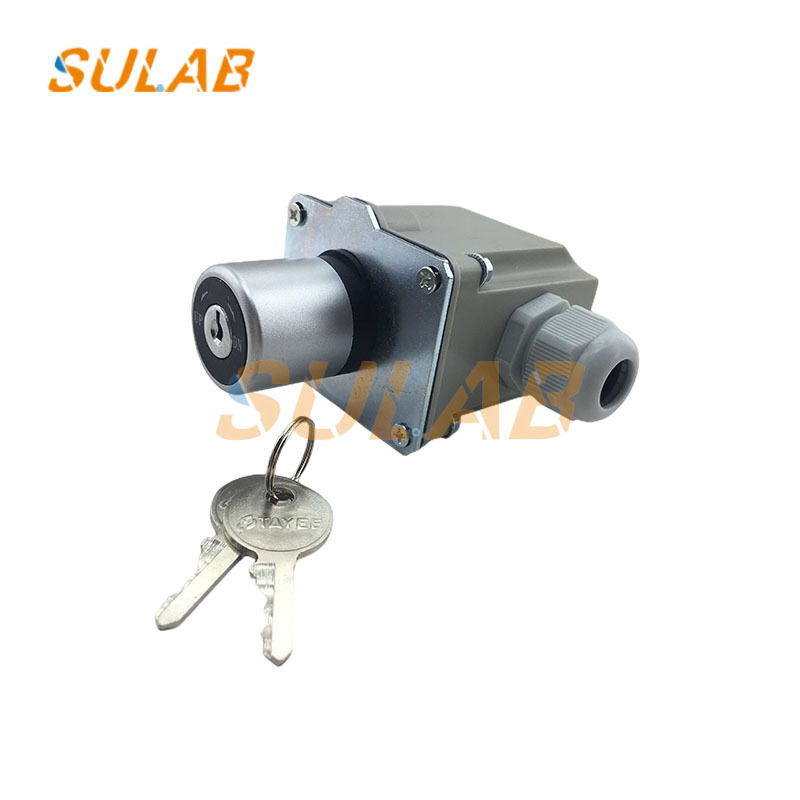

Caja de interruptores de escalera mecánica modelo SULAB TAYEELA42 con circuito de seguridad, construcción y llave de mantenimiento

Schi** 9300 Escalator TAYEELA42 Bloqueo de energía, Parada, Caja de interruptores de parada de emergencia, Interruptor de llave de mantenimiento, Bloqueo de arranque de escalera mecánica

Transmisión de señal y expansión de contactos

Como contacto auxiliar, se enlaza con interruptores principales como botones de parada de emergencia, interruptores de mantenimiento e interruptores de llave de bloqueo de estación base, cambiando sincrónicamente entre estados normalmente abiertos y normalmente cerrados, y retroalimentando señales de acción del interruptor (como "desbloqueado", "parada de emergencia activada", "modo de mantenimiento activado") al sistema de control del ascensor.

Expande el número de contactos en los interruptores principales para cumplir con los requisitos de circuitos múltiples en paralelo/serie del sistema de control, y es compatible con la lógica de control y las especificaciones de cableado de diferentes marcas (como Schindler 300P).

Construcción de circuito de seguridad y protección de enclavamiento
Se conecta al circuito de seguridad del ascensor. Cuando el contacto está abierto, el circuito de control se corta, el ascensor no puede arrancar o se detiene inmediatamente, evitando accidentes de seguridad causados por un mal funcionamiento (como el funcionamiento accidental del ascensor durante el mantenimiento, o la apertura de la puerta del rellano cuando el bloqueo de la estación base no está desbloqueado).

Se enlaza con componentes como cerraduras de puertas, reguladores de velocidad y frenos de seguridad para formar múltiples redundancias de seguridad, cumpliendo con las normas de seguridad como ASME A17.1/CSA B44 y GB 7588.

Adaptable a operaciones de mantenimiento/parada de emergencia/bloqueo de estación base

Modo de mantenimiento: En conjunto con el interruptor de la caja de mantenimiento, cambia a la velocidad de mantenimiento (típicamente ≤0.63 m/s), mientras bloquea los comandos de funcionamiento normal, permitiendo solo al personal de mantenimiento controlar el ascensor a través del techo del coche/sala de máquinas.

Función de parada de emergencia: Cuando se activa, desconecta rápidamente el circuito principal y el circuito de control, haciendo que el ascensor frene urgentemente y proteja al personal y al equipo.

Enlace de bloqueo de estación base: Cuando el bloqueo de la estación base está desbloqueado, el contacto LA42 se cierra, permitiendo que el ascensor responda a las llamadas de la estación base, se detenga y abra la puerta; cuando está bloqueado, el contacto se abre, bloqueando los comandos relacionados e implementando el control de acceso.

Retroalimentación de estado y diagnóstico de fallas: El estado del contacto se puede monitorear a través del sistema de control, facilitando la localización rápida de fallas por parte del personal de mantenimiento (como adhesión del contacto o rotura del circuito), mejorando la eficiencia del mantenimiento.

Algunos modelos admiten indicadores de estado LED, mostrando intuitivamente el estado de encendido/apagado del contacto para ayudar en la depuración en el sitio y las inspecciones diarias.
